第一部分：C8051F系列单片机概述
C8051F系列是Silicon Labs（芯科实验室）生产的一款基于增强型8051内核的混合信号微控制器，它最大的特点是“在单片机中集成了强大的模拟外设”,这使得它在许多传统8051难以胜任的领域大放异彩。

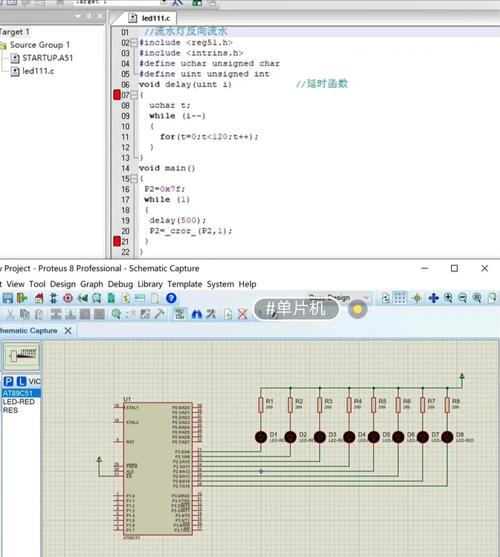

（图片来源网络，侵删）
核心特点
- 高性能内核：采用流水线结构，执行速度可达传统8051的20倍以上（最高可达100 MIPS）。
- 丰富的模拟外设：
- 高精度ADC：通常为多通道（8-16位），支持单端/差分输入，可配置增益,采样速率高。
- DAC：多路数模转换器,用于生成模拟信号。
- 比较器：用于电压比较,可产生中断。
- 电压基准：内部集成高精度电压基准。
- 强大的数字外设：
- SPI, I2C, UART：标准的通信接口。
- 定时器：多个可编程定时器/计数器，支持捕获/比较模式。
- PCA（可编程计数器阵列）：一个特殊的定时器，可以用于产生PWM、捕获边沿、时序控制等,非常灵活。
- GPIO：所有I/O口均可配置为推挽、开漏、弱上拉模式，并且大部分端口具有数字交叉开关，可以将外设引脚映射到任意GPIO引脚,灵活性极高。
- 片上调试与编程：集成了 JTAG 接口，支持在系统编程和在系统调试，无需额外购买仿真器,开发非常方便。
- 低功耗模式：支持多种休眠模式,非常适合电池供电的设备。
为什么要选择C8051F？
当你需要在一个芯片上同时处理数字逻辑和模拟信号时,C8051F是理想的选择。
- 数据采集系统
- 电机控制
- 便携式医疗设备
- 工业过程控制
- 传感器信号调理
第二部分：C8051F的C语言编程基础
C8051F的C语言编程与传统8051的C语言（如Keil C51）非常相似，但由于其外设寄存器更复杂,所以需要掌握特定的编程方法。
开发环境
- 集成开发环境：
- Silicon Labs IDE：官方推荐的IDE，集成了代码编辑器、编译器、调试器和下载工具,非常方便。
- Keil µVision：业界非常流行的IDE，通过安装相应的 C8051Fxxx Device Family Pack,可以完美支持C8051F系列的开发。
- 编译器：
- SDCC：一个开源的C51编译器，免费且支持C8051F,适合学习和预算有限的项目。
- Keil C51：商业编译器，效率高，优化好,是工业界的主流选择。
- 下载/调试工具：
- Silicon Labs Debug Adapter (C8051F-xxx-DAP)：官方调试器,功能强大。
- JTAG-USB适配器：很多第三方JTAG调试器也支持C8051F。
C8051F编程核心：SFR（特殊功能寄存器）
与所有单片机一样，控制C8051F外设的核心是读写其特殊功能寄存器，C8051F的SFR比传统8051复杂得多,但功能也更强大。
关键点：在C语言中，通常使用 sfr 和 sbit 关键字来定义SFR的地址和位。
（图片来源网络，侵删）
示例：
// 定义一个SFR，地址为0x88 sfr TCON = 0x88; // 定义SFR中的一个位，例如TCON中的TR0定时器0运行控制位 sbit TR0 = TCON ^ 4; // TCON的第4位
在现代IDE（如Keil）中，这些定义通常已经包含在厂商提供的头文件（如 c8051f020.h）中,我们只需包含头文件即可直接使用寄存器名。
C8051F编程基本步骤（以配置GPIO为例）
一个典型的C8051F外设配置流程如下：
步骤1：包含头文件
（图片来源网络，侵删）
#include "c8051f020.h" // 根据你使用的具体型号包含对应的头文件
步骤2：系统初始化
在 main 函数开始时,通常需要进行一些全局初始化。
- 关闭看门狗：防止程序复位。
void SYS_Init() { // 1. 关闭看门狗 WDTCN = 0xDE; // WDTCN = 0xDE WDTCN = 0xAD; // WDTCN = 0xAD }
步骤3：配置外设（以配置P1.0为推挽输出为例）
-
传统方法（直接寄存器操作）：
void GPIO_Init() { // 1. 使能交叉开关（如果需要将外设映射到GPIO） // XBR0, XBR1, XBR2... 寄存器配置，略 // 2. 配置P1.0为推挽输出 // P1MDIN: 配置P1口为数字输入 P1MDIN &= ~0x01; // P1.0设置为数字输入（默认） // P1MDOUT: 配置P1口输出模式 P1MDOUT |= 0x01; // P1.0设置为推挽输出 // XBR2: 配置交叉开关和弱上拉 XBR2 |= 0x40; // 使能交叉开关 // XBR2 |= 0x01; // 使能弱上拉（如果需要） } -
使用库函数（推荐）： Silabs官方提供了 C8051Fxxx_DFP 库，使用库函数可以使代码更清晰、可读性更强。
#include "c8051f020.h" #include "initmcu.h" // 可能包含在官方库中 void GPIO_Init_Lib() { // 初始化系统时钟等 SYS_Init(); // 配置P1.0为推挽输出 PORT_Init(Port1, 0x01, 0x01); // 端口1, 引脚掩码0x01, 模式推挽输出 }
步骤4：主循环
void main(void) {
// 系统初始化
SYS_Init();
GPIO_Init(); // 或 GPIO_Init_Lib();
while (1) {
P1_0 = 1; // 点亮连接在P1.0上的LED
for (int i = 0; i < 50000; i++); // 简单延时
P1_0 = 0; // 熄灭LED
for (int i = 0; i < 50000; i++); // 简单延时
}
}
第三部分：C8051F常用外设C语言编程实例
定时器（以Timer0为例）
目标：使用Timer0，配置为16位模式，每50ms产生一次中断,在中断函数中翻转一个LED引脚。
#include "c8051f020.h"
#include <stdio.h>
#define SYSCLK 22118400L // 系统时钟频率，根据实际配置填写
sbit LED = P1^0; // 假设LED连接在P1.0
void Timer0_Init() {
TMOD &= ~0x0F; // 清空Timer0模式位
TMOD |= 0x01; // 设置为16位定时器模式
// 计算初值，假设SYSCLK=22.1184MHz，分频不分频
// 定时50ms，需要计数 50000 / (22.1184MHz / 12) ≈ 27036
// 初值 = 65536 - 27036 = 38500 (0x965C)
TH0 = 0x96;
TL0 = 0x5C;
ET0 = 1; // 使能Timer0中断
TR0 = 1; // 启动Timer0
