C语言如何调用LabVIEW实现功能交互？

核心思想

要理解C语言和LabVIEW的本质：

• C语言：是编译型语言，编译后生成一个可执行文件（.exe）或动态链接库（.dll / .so），它运行在操作系统层面，直接与硬件交互。
• LabVIEW：是图形化编程语言，其代码最终也会被编译成可执行文件（.exe）或共享库（.dll），它运行在操作系统之上，并拥有自己的图形用户界面。

C语言调用LabVIEW,本质上是一个进程（C程序）与另一个进程（LabVIEW程序或LabVIEW生成的DLL）进行通信。

调用LabVIEW生成的共享库（.dll / .so）【推荐，性能最高】

这是最常用、性能最好的方法，它将LabVIEW的功能封装成一个标准的动态链接库，然后像调用普通Windows API或第三方库一样，在C程序中调用它。

工作原理：

1. 在LabVIEW中,将VI（虚拟仪器，即LabVIEW的程序）配置为“共享库”或“NI-compiled Library”。
2. LabVIEW编译器会生成一个.dll文件（Windows）或.so文件（Linux），以及一个头文件（.h）和一个用于说明输入输出参数类型的文件（.lvlib或.cat）。
3. 在C语言项目中,包含生成的头文件，链接生成的.dll库文件，然后直接调用其中的函数。

详细步骤

在LabVIEW中创建并导出共享库

假设我们有一个简单的LabVIEW VI，它接收一个数字，进行平方运算后返回结果。

• LabVIEW VI设计：

  • 前面板：一个数值输入控件（命名为 inputNumber），一个数值显示控件（命名为 outputResult）。
  • 程序框图：将 inputNumber 连接到一个乘法函数的输入端，两个输入端都连接同一个，然后将结果连接到 outputResult。

• 配置为共享库：

  1. 在LabVIEW中,打开你的VI。
  2. 点击 文件 -> 导出 -> 共享库。
  3. 在弹出的对话框中：
     • 库名称：给你的库起一个名字，MyCalculator。
     • 目标目录：选择一个保存位置。
     • VI 设置：确保你的VI被勾选，可以将其设置为“主VI”。
     • 函数面板：点击“添加”，选择你的VI，LabVIEW会自动将VI的输入控件和输出显示控件作为C函数的参数。
     • 数据类型映射：LabVIEW会自动将数据类型（如 I32）映射到C语言的数据类型（如 int32_t），通常保持默认即可。
  4. 点击 确定，LabVIEW会开始编译，完成后，你会在目标目录下看到：
     • MyCalculator.dll (Windows) 或 libMyCalculator.so (Linux)
     • MyCalculator.h (C语言头文件)
     • MyCalculator.lib (Windows库文件，用于链接)
     • MyCalculator.lvlib (LabVIEW库文件，用于高级应用)

在C语言中调用生成的DLL

我们写一个C程序来调用 MyCalculator.dll 中的 Square 函数。

• C语言代码 (main.c)

#include <stdio.h>
#include <windows.h> // Windows下需要此头文件来加载DLL
// #include <dlfcn.h> // Linux下需要此头文件来加载.so文件
// 包含LabVIEW生成的头文件
#include "MyCalculator.h" // <-- 确保路径正确
// 定义函数指针类型，用于接收从DLL中加载的函数
// 函数签名必须与.h文件中声明的一致
typedef int32_t (*SquareFunc)(int32_t input);
int main() {
    // 1. 加载LabVIEW生成的DLL文件
    HINSTANCE hDLL = LoadLibrary(TEXT("MyCalculator.dll")); // Windows
    // void* hDLL = dlopen("./libMyCalculator.so", RTLD_LAZY); // Linux
    if (hDLL == NULL) { // if (!hDLL) for Linux
        printf("无法加载 DLL/so 文件，请确保文件在当前目录或系统PATH中，\n");
        return 1;
    }
    // 2. 从DLL中获取函数地址
    SquareFunc pSquare = (SquareFunc)GetProcAddress(hDLL, "Square"); // Windows
    // SquareFunc pSquare = (SquareFunc)dlsym(hDLL, "Square"); // Linux
    if (pSquare == NULL) { // if (dlerror() != NULL) for Linux
        printf("无法找到 'Square' 函数，\n");
        FreeLibrary(hDLL); // Windows
        // dlclose(hDLL); // Linux
        return 1;
    }
    // 3. 调用函数
    int32_t inputValue = 5;
    int32_t result = pSquare(inputValue);
    printf("C程序调用LabVIEW函数:\n");
    printf("输入: %d\n", inputValue);
    printf("LabVIEW计算结果: %d\n", result);
    // 4. 释放DLL
    FreeLibrary(hDLL); // Windows
    // dlclose(hDLL); // Linux
    return 0;
}

• 编译和运行 (Windows)
  1. 将 main.c、MyCalculator.h 和 MyCalculator.lib 放在同一目录下。
  2. 使用Visual Studio的开发人员命令提示符，运行以下命令：

     cl main.c MyCalculator.lib user32.lib

     • cl 是微软的C/C++编译器。
     • MyCalculator.lib 是我们需要链接的导入库。
     • user32.lib 是 LoadLibrary 和 GetProcAddress 函数所在的库。
  3. 运行生成的 main.exe，你应该能看到正确的结果。

通过命令行调用【最简单，但性能较低】

这种方法不涉及复杂的DLL接口,而是将LabVIEW VI当作一个独立的可执行程序来运行，C程序通过启动这个进程，并向它传递命令行参数，然后从其标准输出中读取结果。

工作原理：

1. 在LabVIEW VI中，使用“命令行输入”函数获取参数，并将结果通过“命令行输出”函数打印到控制台。
2. C程序使用 system() (Windows) 或 popen() (跨平台) 函数来执行LabVIEW生成的 .exe 文件，并传递参数。
3. C程序捕获 .exe 程序的输出，解析后得到结果。

详细步骤

在LabVIEW中配置VI以接受命令行参数

• LabVIEW VI设计：

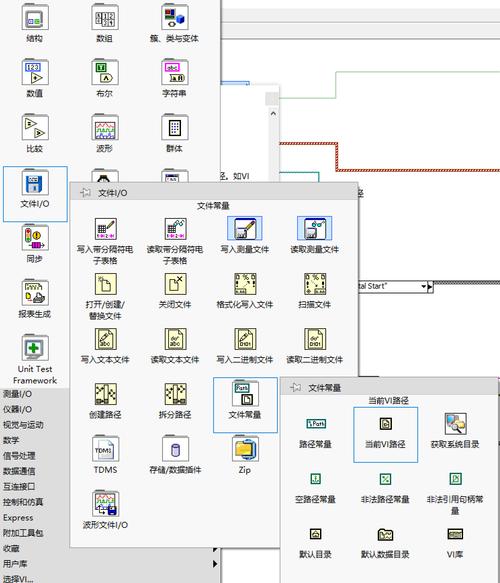

  1. 在程序框图中,找到 函数 -> 编程 -> 应用程序控制 -> 命令行输入 函数。
  2. 将它拖入框图,它会返回一个字符串数组，包含所有命令行参数。
  3. 取第一个参数（索引为0，通常是程序名），第二个参数（索引为1）才是我们传入的数值。
  4. 将字符串转换为数值（使用 字符串/数值转换 -> 十进制字符串转换为数值 函数）。
  5. 进行平方运算。
  6. 将结果转换为字符串（使用 数值/字符串转换 -> 数值转换为十进制字符串 函数）。
  7. 使用 函数 -> 编程 -> 字符串 -> 格式化写入 函数，将结果格式化为 "Result: [数值]"。
  8. 使用 函数 -> 编程 -> I/O -> 写入标准输出 函数将结果打印到控制台。

• 生成独立可执行文件：

  1. 在LabVIEW中,点击 文件 -> 构建 -> 应用程序。
  2. 选择目标目录,配置应用程序信息，然后点击 构建。
  3. LabVIEW会生成一个 .exe 文件，MyCalculator.exe。

在C语言中调用生成的EXE

• C语言代码 (main_cli.c)

#include <stdio.h>
#include <stdlib.h> // 用于 system() 和 popen()
// 使用 popen() 的方法（推荐，可以获取输出）
int main() {
    char command[100];
    char result_buffer[128];
    // 1. 构建要执行的命令
    // 注意：如果你的.exe有空格，需要用引号括起来，如 "\"C:\My Path\MyCalculator.exe\""
    int inputValue = 7;
    sprintf(command, "MyCalculator.exe %d", inputValue);
    printf("C程序准备执行命令: %s\n", command);
    // 2. 使用 popen() 执行命令并打开一个管道来读取输出
    FILE* pipe = _popen(command, "r"); // Windows用 _popen
    // FILE* pipe = popen(command, "r"); // Linux/macOS用 popen
    if (pipe == NULL) {
        printf("执行命令失败，\n");
        return 1;
    }
    // 3. 从管道中读取输出
    if (fgets(result_buffer, sizeof(result_buffer), pipe) != NULL) {
        printf("从LabVIEW.exe捕获到的输出: %s", result_buffer);
        // 在这里你可以解析 result_buffer 来提取数值
        // 如果输出是 "Result: 49"，你可以用字符串处理函数提取 "49"
    }
    // 4. 关闭管道
    _pclose(pipe); // Windows用 _pclose
    // pclose(pipe); // Linux/macOS用 pclose
    return 0;
}

• 编译和运行
  1. 将 main_cli.c 和 MyCalculator.exe 放在同一目录下。
  2. 编译 main_cli.c。
  3. 运行 main_cli.exe，它会启动 MyCalculator.exe，并打印出结果。

方法对比与选择

• 追求性能和深度集成：选择 方法一，这是专业工程应用的标准做法。
• 追求简单和快速实现：选择 方法二，它非常直观，适合不太复杂的场景。

对于大多数需要将LabVIEW作为计算引擎嵌入到更大C/C++项目中的情况，方法一（调用DLL）是无可争议的最佳选择。
