准备阶段：你需要什么？（5分钟）

硬件：
（图片来源网络，侵删）

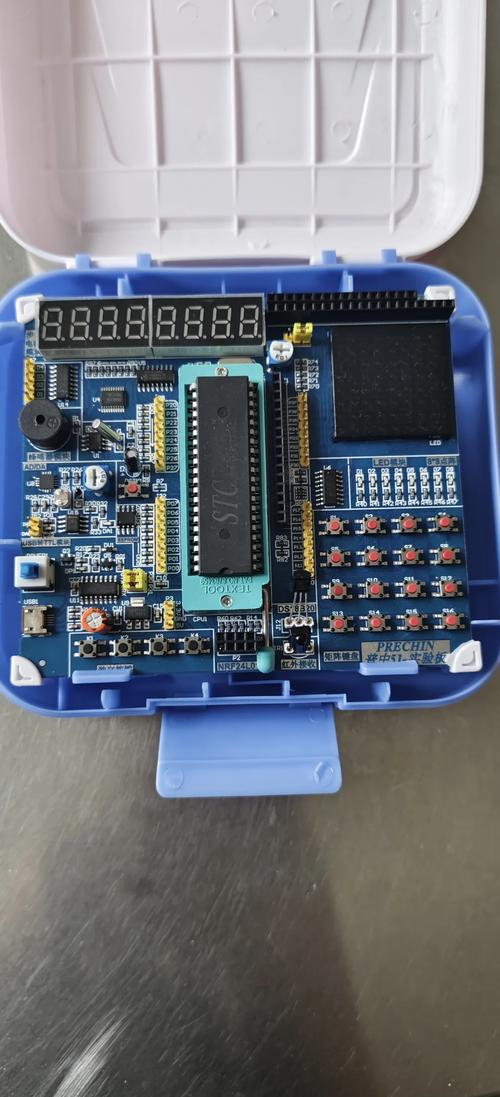

- 一块51单片机开发板（推荐带STC89C52或AT89S52芯片的，最常见，资料多）。
- 一根USB下载线（通常是CH340或PL2303芯片）。
- 一个LED灯（任何颜色）和一个330Ω电阻（用于限流，保护LED和单片机引脚）。
- 杜邦线若干。
软件：
- Keil C51 (μVision)： 这是51单片机最经典、最主流的开发环境，你可以从官网下载评估版（有2K代码限制，足够我们学习）。
- STC-ISP： 这是由STC官方提供的下载工具，用于把你写好的程序烧录（下载）到单片机里，直接搜索“STC-ISP下载”就能找到官网下载。

第一部分：认识51单片机（10分钟）

想象一下，51单片机就是一个小小的“大脑”。

核心： 中央处理器,负责执行指令。
内存：
- ROM (程序存储器): 断电后不丢失,用来存放我们写的C程序代码。
- RAM (数据存储器): 断电后丢失,用来存放程序运行时临时产生的变量。
I/O口 (输入/输出端口): 这是单片机与外界沟通的“手”和“脚”，我们就是通过这些“脚”来控制LED灯亮灭的，51单片机通常有4个8位的I/O口，记作 P0, P1, P2, P3。

我们的目标： 让单片机P1.0这个“脚”输出高电平，LED灭；输出低电平,LED亮。

第二部分：点亮一个LED - C语言实战（35分钟）

我们将分三步走：配置硬件 -> 编写代码 -> 下载运行。

（图片来源网络，侵删）

步骤1：硬件连接（5分钟）

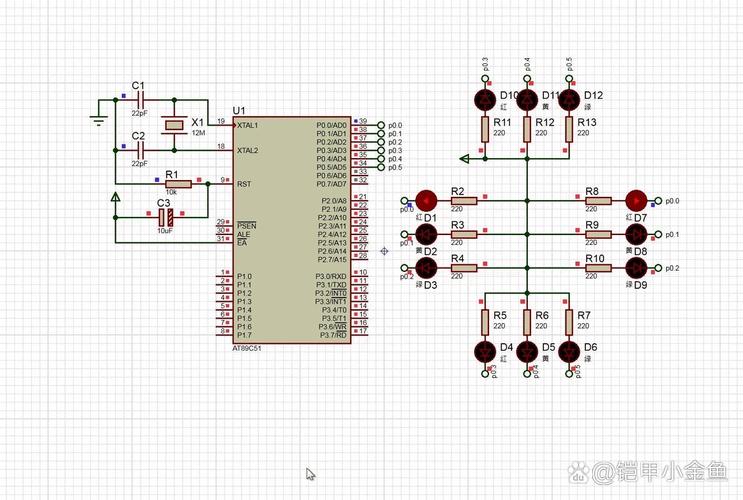

按照下面的图示,把你的开发板和元件连接起来：

单片机P1.0引脚 --- 330Ω电阻 --- LED的长脚（阳极）
LED的短脚（阴极） --- 开发板上的GND（接地）

简单理解： 当P1.0输出低电平（0V）时，电流从电源经过电阻和LED流到GND，形成回路，LED亮，当P1.0输出高电平（5V）时，LED两端电压差为0,不亮。

步骤2：编写C代码（25分钟）

打开Keil C51软件，创建一个新的工程，然后新建一个C文件（main.c）,把下面的代码复制进去。

// 包含51单片机寄存器定义的头文件
#include <reg52.h>
// 主函数，程序从这里开始执行
void main(void)
{
    // 1. 配置P1.0为输出模式
    // 在51单片机中，一个端口有8个引脚，P1是特殊功能寄存器SFR
    // 我们要操作P1.0，所以先读取整个P1端口的当前值，然后修改第0位，再写回去
    // P1 = P1 & 0xFE;  // 这是一种方法，FE的二进制是11111110，与操作后，P1.0被强制置0
    // 更简单、更常用的方法是使用位定义
    sbit LED = P1^0; // 定义一个名为LED的变量，它代表P1.0这个引脚
    // 2. 让LED亮
    // 给LED变量赋值0，就是让P1.0输出低电平
    LED = 0;
    // 3. 程序停止在这里，保持LED常亮
    // 如果没有这行，程序会继续向下执行，可能会出问题
    while(1)
    {
        // while(1) 是一个死循环，让程序永远停在这里
        // 如果你想让LED闪烁，可以在这里写延时和翻转逻辑
    }
}

代码解释：

（图片来源网络，侵删）

#include <reg52.h>：这是必须的！它定义了51单片机所有特殊功能寄存器（比如P0, P1, P2, P3等）的地址，没有它，你写的 P1^0 就没有意义。
void main(void)：这是C程序的入口,程序启动后会首先执行这里的代码。
sbit LED = P1^0;：这是51单片机C语言特有的语法。sbit 用来定义一个“位”变量。LED = P1^0; 的意思是，我们创建了一个名为 LED 的别名，以后操作 LED 就等同于操作 P1.0 这个引脚,非常直观。
LED = 0;：给 LED 赋值0，就是让P1.0输出低电平,LED灯亮。
while(1)：这是一个无限循环，单片机程序一旦运行，就不能停止。while(1) 就起到了让程序“卡住”的作用，防止它跑飞，我们后续的闪烁、读取按键等逻辑都会放在这个循环里。

步骤3：编译和下载（5分钟）

编译： 在Keil中点击“构建”按钮（一个锤子图标），如果代码没有错误，下方会提示 "0 Error(s), 0 Warning(s)"，并在你的工程目录下生成一个 .hex 文件,这就是单片机能读懂的机器码。
下载：
- 打开你下载好的 STC-ISP 软件。
- 点击“打开文件”，找到刚才生成的 .hex 文件。
- 选择正确的单片机型号（比如STC89C52RC）。
- 点击“下载/编程”按钮。
- 关键一步： 点击下载后，立刻按下开发板上的“电源”或“复位”按钮。
- 如果一切顺利，STC-ISP会提示“完成”，你的开发板上的LED灯就会亮起！

第三部分：进阶与总结（5分钟）

恭喜！你已经成功让51单片机执行了你的第一个指令！现在我们稍微修改一下代码，让LED灯闪烁起来,这会让你更有成就感。

#include <reg52.h>
// 定义一个简单的延时函数（不精确，但够用）
void delay(unsigned int time)
{
    unsigned int i, j;
    for(i = 0; i < time; i++)
        for(j = 0; j < 120; j++);
}
sbit LED = P1^0;
void main(void)
{
    while(1) // 进入无限循环
    {
        LED = 0; // LED亮
        delay(500); // 延时一段时间
        LED = 1; // LED灭 (P1口默认是高电平，也可以不写，但写上更清晰)
        delay(500); // 延时一段时间
    }
}

修改后的代码解释：

我们创建了一个 delay 函数，通过一个简单的空循环来消耗时间,实现延时效果。
在 main 函数的 while(1) 循环里，我们交替执行 LED = 0 (亮) 和 LED = 1 (灭)，并在中间调用 delay 函数,这样LED就会闪烁起来。

一小时总结

你学会了什么？
1. 知道了51单片机开发需要哪些基本软硬件。
2. 理解了51单片机I/O口的基本概念。
3. 掌握了点亮LED灯的硬件连接方法。
4. 最重要的一点： 写出了你的第一段51单片机C代码,并成功编译和下载到硬件中看到了效果。
5. 通过修改代码，实现了LED闪烁,理解了程序循环和延时的基本用法。
接下来去哪里？
- 改变连接： 尝试把LED接到P1.1, P1.2等其他引脚,修改代码看看效果。
- 控制多个LED： 尝试同时控制8个LED,做出流水灯效果。
- 学习定时器： delay 函数很粗略，学习51单片机的定时器,可以实现更精确的延时和定时任务。
- 学习中断： 了解中断，让单片机能够“响应”外部事件,比如按键按下。

一小时的时间很短，但这已经为你打开了一扇通往嵌入式世界的大门，保持好奇心，多动手，你很快就能掌握更多有趣的功能！
