led一秒亮灭一次 c语言

核心原理

要实现LED一秒亮灭一次,需要完成两个基本步骤：

1. 控制LED引脚：将连接LED的引脚设置为高电平（点亮）或低电平（熄灭）。
2. 产生延时：在亮和灭之间插入一个大约1秒的延时,让LED的状态保持足够长的时间的时间。

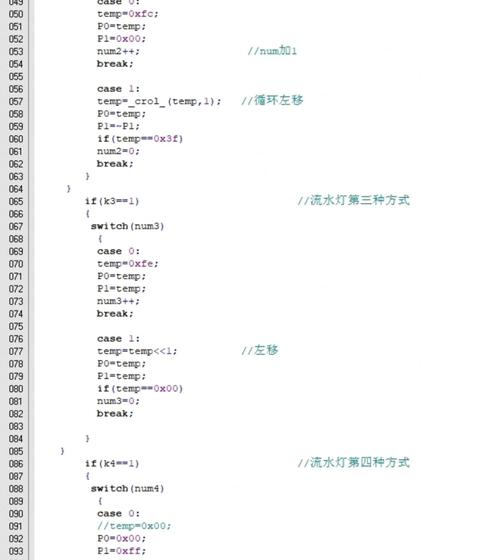

核心C语言代码（伪代码/逻辑）

这是最核心的逻辑,不依赖于任何特定的硬件平台。

#include <stdio.h> // 如果是PC端模拟，可能需要这个
// 定义LED的状态
#define LED_ON  1
#define LED_OFF 0
// 假设我们有一个函数来控制LED
void control_led(int state) {
    // 在实际硬件上，这里会操作寄存器来设置引脚电平
    // GPIOA->ODR |= (1 << 5); // 点亮PA5引脚
    //       GPIOA->ODR &= ~(1 << 5); // 熄灭PA5引脚
    printf("LED State: %s\n", state == LED_ON ? "ON" : "OFF");
}
// 假设我们有一个延时函数
void delay_1_second(void) {
    // 在实际硬件上，这里是一个精确的延时函数，通常使用定时器
    // 使用systick定时器或普通定时器
    // PC端模拟可以用简单的循环或库函数
    for(int i = 0; i < 100000000; i++); // 这是一个非常粗糙的延时，仅用于演示
}
int main() {
    while(1) { // 无限循环
        control_led(LED_ON);   // 点亮LED
        delay_1_second();      // 保持点亮1秒
        control_led(LED_OFF);  // 熄灭LED
        delay_1_second();      // 保持熄灭1秒
    }
    return 0;
}

完整示例：基于STM32 HAL库（使用Keil或STM32CubeIDE）

这是一个非常常见的嵌入式平台示例，我们使用STM32的标准库HAL，它抽象了底层的寄存器操作,使代码更简洁。

硬件准备：

• 一块STM32开发板（如STM32F103C8T6 "Blue Pill"）
• 一个LED（通常开发板上已自带,例如连接到PC13引脚）
• 杜邦线（如果需要外接LED）

代码实现：

#include "main.h" // STM32生成的头文件
// 在 main.c 中实现
void SystemClock_Config(void);
static void MX_GPIO_Init(void);
// 延时函数，使用systick定时器实现精确延时
// 在STM32 HAL中，通常使用HAL_Delay()函数，它基于SysTick
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim) {
    // 这个回调函数通常用于更复杂的定时器中断
    // 对于简单的1秒延时，直接使用HAL_Delay()是最方便的
}
int main(void)
{
    // HAL库初始化
    HAL_Init();
    // 配置系统时钟
    SystemClock_Config();
    // 初始化GPIO
    MX_GPIO_Init();
    while (1)
    {
        // 点亮LED
        // 假设LED连接在PC13，低电平点亮
        HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET); // RESET = 0, 点亮
        HAL_Delay(1000); // 延时1000毫秒 = 1秒
        // 熄灭LED
        HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET); // SET = 1, 熄灭
        HAL_Delay(1000); // 延时1秒
    }
}
// GPIO初始化函数（由STM32CubeMX生成）
static void MX_GPIO_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    // 使能GPIOC时钟
    __HAL_RCC_GPIOC_CLK_ENABLE();
    // 配置PC13引脚
    GPIO_InitStruct.Pin = GPIO_PIN_13;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; // 推挽输出模式
    GPIO_InitStruct.Pull = GPIO_NOPULL;         // 无上拉下拉
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW; // 低速
    HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);
}
// 系统时钟配置函数（由STM32CubeMX生成）
void SystemClock_Config(void)
{
    // ... (此函数通常由CubeMX生成，内容较长，一般无需手动修改)
}

代码解释：

1. HAL_Init(): 初始化HAL库。
2. SystemClock_Config(): 配置系统时钟,这是所有外设运行的基础。
3. MX_GPIO_Init(): 初始化GPIO（通用输入输出）端口,这里我们将PC13引脚配置为推挽输出模式。
4. HAL_GPIO_WritePin(): 这是HAL库提供的函数，用于设置引脚的电平。
   • GPIO_PIN_RESET (或GPIO_PIN_0) 表示低电平。
   • GPIO_PIN_SET (或GPIO_PIN_1) 表示高电平。
   • 注意：很多开发板的LED是低电点亮的，所以用RESET来点亮。
5. HAL_Delay(1000): 这是HAL库提供的毫秒级延时函数，参数单位是毫秒。1000就是1秒，这个函数是基于SysTick定时器实现的,非常精确。

完整示例：基于Arduino (AVR)

Arduino平台极大地简化了开发过程，其核心也是C/C++。

硬件准备：

• 一块Arduino开发板（如Arduino Uno）
• 一个LED（或使用板载L13 LED）
• 一个220Ω电阻（如果外接LED）
• 面包板和杜邦线

代码实现：

// 定义LED连接的引脚
const int ledPin = 13; // 大多数Arduino板载LED都连接在13号引脚
void setup() {
  // 初始化LED引脚为输出模式
  pinMode(ledPin, OUTPUT);
}
void loop() {
  // 点亮LED
  digitalWrite(ledPin, HIGH); // HIGH 表示高电平，点亮LED
  delay(1000);               // 延时1000毫秒 (1秒)
  // 熄灭LED
  digitalWrite(ledPin, LOW);  // LOW 表示低电平，熄灭LED
  delay(1000);               // 延时1秒
}

代码解释：

1. const int ledPin = 13;: 定义一个常量,表示LED连接的数字引脚。
2. setup(): setup函数只在程序开始时运行一次，这里我们用pinMode(ledPin, OUTPUT)将ledPin设置为输出模式。
3. loop(): loop函数会无限循环执行,这是Arduino程序的主体。
4. digitalWrite(ledPin, HIGH): 向ledPin写入高电平,点亮LED。
5. delay(1000): Arduino内置的延时函数,参数单位是毫秒。
6. digitalWrite(ledPin, LOW): 向ledPin写入低电平,熄灭LED。
7. delay(1000): 再次延时1秒。

总结与对比

对于初学者来说，从Arduino开始是理解这个概念最快、最简单的方式，当你需要更底层的控制和更高的性能时,再转向STM32等原生C开发。
