开发环境准备 (三件套)

在写任何代码之前,你需要安装以下三个软件，并且它们最好是同版本的，以避免兼容性问题：

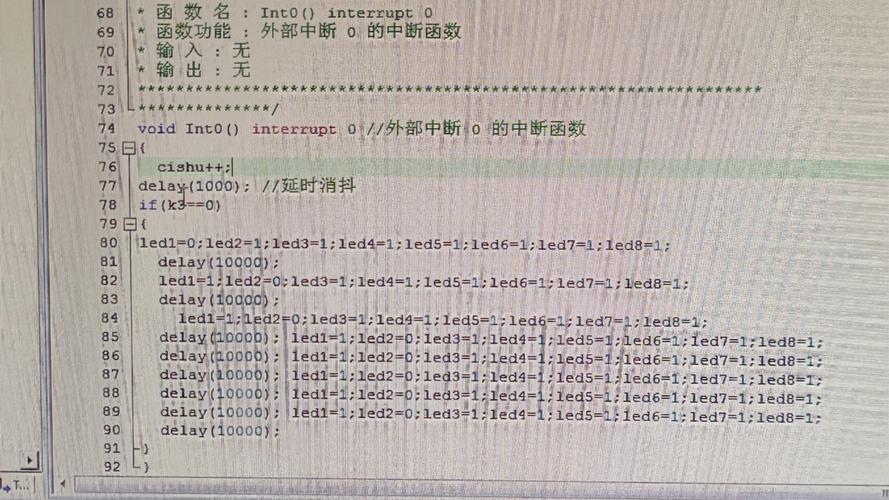

（图片来源网络，侵删）

MPLAB X IDE: 这是集成开发环境，你在这里编写代码、编译项目、调试程序，它就像一个功能强大的记事本+编译器+调试器。
XC8 Compiler: 这是C语言编译器，它会把你写的C代码翻译成PIC单片机能够理解和执行的机器码（十六进制文件，.hex）。
PICkit 3/4 / ICD 3/4 / SNAP: 这是调试器和编程器，它负责将编译好的.hex文件烧录（下载）到你的单片机中，并且在调试时可以让你单步执行代码、查看变量等。

安装建议：从Microchip官网下载最新的MPLAB X IDE安装包，安装程序会自动引导你下载并安装对应的XC8编译器。

PIC C语言的核心概念

与标准的ANSI C相比，PIC单片机的C语言有一些特殊之处，主要围绕硬件控制展开。

A. 特殊功能寄存器

这是PIC C编程的核心，单片机与外设（如GPIO、定时器、串口等）的通信，都是通过读写一系列特殊功能的寄存器来实现的。

TRISx寄存器 (数据方向寄存器):
（图片来源网络，侵删）
- TRISB: 控制PORT B的引脚方向。
- 1 = 输入 (Input)，引脚作为输入，读取外部电平。
- 0 = 输出 (Output)，引脚作为输出，控制引脚输出高电平或低电平。
- 示例: TRISB = 0x00; // 将PORT B的所有8个引脚全部设置为输出。
- 示例: TRISBbits.TRISB0 = 1; // 将PORT B的第0个引脚(RB0)设置为输入。
PORTx寄存器 (端口寄存器):
- PORTB: 读取或写入PORT B的引脚电平。
- 作为输出时: LATB = 0xFF; // 将PORT B的所有引脚输出高电平。
- 作为输入时: if (PORTBbits.RB0 == 1) { ... } // 检测RB0引脚是否为高电平。
LATx寄存器 (锁存器寄存器):
- 强烈推荐使用LATx而不是PORTx进行写操作！
- 原因: PORTx寄存器既是输出锁存器，也是输入引脚电平的反映，当你读取PORTx时，读到的是外部引脚的真实电平，如果你在代码中不小心把一个引脚设置为输出，然后又去读取PORTx来获取它的值，你可能会因为外部电路的影响读到错误的值，导致“读-修改-写”问题。
- LATx寄存器只用于输出，它不反映外部引脚状态，写LATx设置输出电平，读LATx读取的是你上次设置的值，非常稳定。

B. 头文件

每个PIC单片机都有一个对应的头文件,p16f877a.h (针对16F877A型号)，这个头文件定义了所有特殊功能寄存器的名称、地址和位名称，你只需要 #include 它，就可以直接使用 TRISB, PORTB 等这些有意义的名字，而不用去记它们的十六进制地址。

#include <p16f877a.h> // 包含16F877A单片机的定义

C. 配置位

配置位是单片机在上电时读取的一些特殊设置,决定了单片机的基本工作模式，

（图片来源网络，侵删）

使用哪个时钟源（内部RC振荡器还是外部晶振）
看门狗是否开启
代码保护是否开启

这些配置位通常在代码开头用一个特殊的 #pragma 语句来设置，MPLAB X IDE也可以通过图形界面配置它们。

// 配置字设置
#pragma config FOSC = HS   // 使用高速外部晶振
#pragma config WDTE = OFF  // 关闭看门狗
#pragma config PWRTE = OFF // 关闭上电延时定时器
#pragma config BOREN = OFF // 关闭欠压复位
#pragma config LVP = OFF    // 禁用低电压编程
#pragma config CPD = OFF   // 关闭数据存储器代码保护
#pragma config WRT = OFF   // 禁止程序存储器写入
#pragma config CP = OFF    // 关闭代码保护

一个完整的实例：LED闪烁 (PIC16F877A)

这是一个最经典的“Hello, World!”程序，目标是让连接在RB0引脚上的LED灯每秒钟闪烁一次。

硬件连接

PIC16F877A的RB0引脚 -> LED正极
LED负极 -> 220Ω电阻 -> GND (地)

软件步骤

第1步：创建新项目

打开MPLAB X IDE。
File -> New Project。
选择 Microchip Embedded -> Standalone Project，点击 Next。
选择你的器件,PIC16F877A，点击 Next。
选择工具,PICkit 4，点击 Next。
选择 XC8 作为编译器工具链，点击 Next。
给项目命名,Blink_LED，点击 Finish。

第2步：添加源文件

在 Projects 窗口中，右键点击 Source Files 文件夹。
选择 New -> C Main File...。
文件名命名为 main.c，点击 Finish。

第3步：编写C代码

在打开的 main.c 文件中，删除所有默认内容，然后输入以下代码：

// 包含头文件，定义了所有寄存器和位
#include <p16f877a.h>
// 配置位设置，告诉单片机如何工作
// 使用外部高速晶振 (HS)，关闭看门狗等
#pragma config FOSC = HS
#pragma config WDTE = OFF
#pragma config PWRTE = OFF
#pragma config BOREN = OFF
#pragma config LVP = OFF
#pragma config CPD = OFF
#pragma config WRT = OFF
#pragma config CP = OFF
// 延时函数的简单实现 (不精确，仅用于演示)
void simple_delay(unsigned int count) {
    unsigned int i, j;
    for (i = 0; i < count; i++) {
        for (j = 0; j < 100; j++) { // 内层循环，调整此值可以改变延时长短
            // 空循环，消耗CPU时间
            Nop(); // Nop() 是一个空操作指令，由编译器提供
        }
    }
}
void main() {
    // --- 1. 初始化 ---
    // 将PORT B的RB0引脚设置为输出
    // TRISB寄存器: 1=输入, 0=输出
    // 0xFE 的二进制是 11111110，所以RB0=0(输出), 其他位为1(输入)
    TRISB = 0xFE;
    // 或者使用位操作，更清晰
    // TRISBbits.TRISB0 = 0; // 将RB0设置为输出
    // --- 2. 主循环 ---
    while(1) { // 这是一个无限循环，单片机程序的主干
        // 将RB0引脚输出高电平 (点亮LED，如果接法是正极接RB0)
        // 注意：推荐使用LATB而不是PORTB进行写操作
        LATBbits.LATB0 = 1;
        // 调用延时函数
        simple_delay(1000); // 延时一段时间
        // 将RB0引脚输出低电平 (熄灭LED)
        LATBbits.LATB0 = 0;
        // 再次调用延时函数
        simple_delay(1000); // 延时一段时间
    }
}

第4步：编译和烧录

编译: 点击工具栏上的 "Make" 按钮 (一个锤子图标)，如果代码无误，"Output"窗口会显示 BUILD SUCCEEDED。
烧录:
- 确保你的PICkit 4编程器已连接到电脑和单片机。
- 在工具栏中,选择 Debugger -> Select Tool -> PICkit 4。
- 点击工具栏上的 "Programmer" 按钮 (一个闪电图标)。
- 编程器会自动将编译好的.hex文件下载到单片机中。

下载完成后,你的LED就应该开始闪烁了！

XC8 C语言常用语法和库函数

A. 输入/输出操作

我们已经看到了 TRISx, PORTx, LATx 的用法，XC8编译器也提供了一些更友好的宏来简化操作。

// 假设 RB0 已被设置为输出
// 方法1: 直接操作LATB位
LATBbits.LATB0 = 1; // 点亮
LATBbits.LATB0 = 0; // 熄灭
// 方法2: 使用库函数 (需要包含 <xc.h>)
// #include <xc.h> 是更现代的做法，它包含了所有芯片特定的头文件
// Output_high() 和 Output_low() 是定义在 <htc.h> 或 <xc.h> 中的宏
// Output_high(PIN_B0); // 点亮RB0
// Output_low(PIN_B0);  // 熄灭RB0

B. 延时函数

上面我们写的 simple_delay 是一个“忙等待”延时，它会占用CPU，无法做其他事情，在实际应用中，更常用的是定时器中断来实现精确的延时，同时CPU可以执行其他任务。

XC8也提供了一些简单的软件延时库函数,但它们通常也需要配置好时钟。

#include <delay.h> // 包含延时库
// 在main函数开始处，需要配置时钟频率
// 假设你使用的是4MHz晶振
#define _XTAL_FREQ 4000000
void main() {
    // ... 初始化代码 ...
    while(1) {
        LATBbits.LATB0 = 1;
        __delay_ms(500); // 延时500毫秒
        LATBbits.LATB0 = 0;
        __delay_ms(500); // 延时500毫秒
    }
}

注意: 使用 __delay_ms() 这类函数，必须在代码中定义 _XTAL_FREQ 宏，告诉编译器你的CPU时钟频率，否则延时时间会严重错误。

C. 中断

中断是单片机的强大功能,当某个事件发生（如定时器溢出、外部引脚电平变化）时，CPU会暂停当前任务，跳转到一个专门的中断服务程序去处理，处理完后返回刚才暂停的地方继续执行。

// 一个简单的定时器0中断示例，用于实现精确的1秒闪烁
#include <xc.h>
#define _XTAL_FREQ 4000000
volatile unsigned int interrupt_count = 0; // volatile关键字告诉编译器这个变量可能在中断中被修改
void interrupt ISR() {
    if (T0IF) { // 检查定时器0溢出标志位
        T0IF = 0; // 清除中断标志位，必须手动清除！
        interrupt_count++;
        if (interrupt_count >= 20000) { // 假设每中断一次是0.0002秒，20000次就是4秒
            interrupt_count = 0;
            LATBbits.LATB0 = ~LATBbits.LATB0; // 翻转RB0的电平
        }
    }
}
void main() {
    // --- 初始化 ---
    TRISBbits.TRISB0 = 0; // RB0输出
    // --- 定时器0初始化 ---
    T0CS = 0;      // 使用内部指令时钟 (Fosc/4)
    PSA = 0;       // 分配预分频器给定时器
    PS2 = PS1 = PS0 = 1; // 预分频比为 1:256
    TMR0 = 96;     // 设置定时器初值 (256 - (4MHz/4/256 * 0.1s) ≈ 96, 用于100ms中断)
    // --- 中断初始化 ---
    GIE = 1;       // 全局中断使能
    T0IE = 1;      // 定时器0中断使能
    while(1) {
        // 主循环可以执行其他任务，或者什么都不做（空转）
        // LED的闪烁完全由中断服务程序驱动
    }
}

学习资源和建议

官方文档: 这是最权威的资料。
- 数据手册: 每一款PIC单片机都有对应的数据手册，详细说明了所有寄存器的功能、引脚定义、电气特性等。这是必读的！
- 器件数据手册: 提供了更详细的寄存器位定义。
- XC8用户指南: 介绍了编译器的所有特性和用法。
Microchip官方网站: 提供大量的应用笔记、示例代码、培训视频。
社区和论坛: 在Microchip官方论坛、Stack Overflow等地方可以找到很多问题的解决方案。
实践出真知: 从简单的LED闪烁开始，然后尝试：
- 按键检测（需要处理按键抖动）。
- 驱动数码管显示数字。
- 使用串口与电脑通信。
- 读取ADC（模数转换器）值，比如用可变电阻控制LED亮度。

希望这份详细的指南能帮助你顺利入门PIC单片机的C语言编程！祝你学习愉快！
