核心概念

什么是串口？

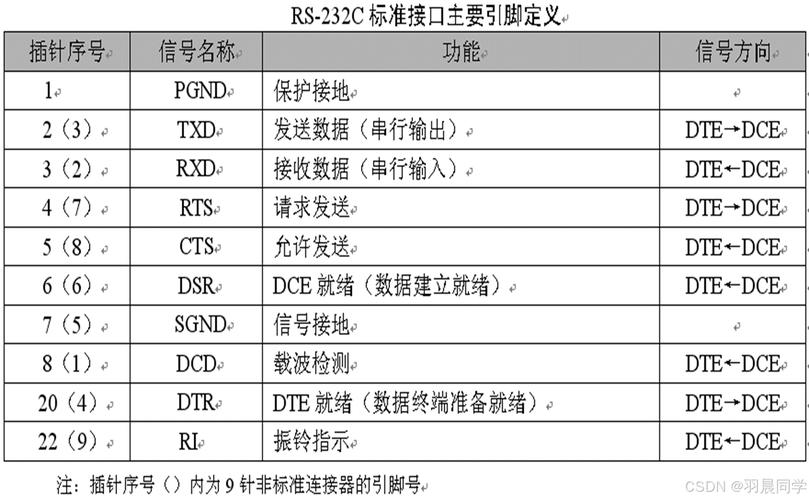

串口（Serial Port）是一种按位（bit）进行数据传输的通信接口，在物理上，它通常是一个 DB-9 或 DB-25 的连接器，在现代计算机上，物理串口已逐渐被 USB 取代，但通过 USB 转串口适配器（如 CH340, FT232, CP2102 等），我们仍然可以方便地使用串口进行设备通信（如单片机、PLC、GPS 模块等）。

（图片来源网络，侵删）

在 Windows 中，串口被当作一种特殊的文件来处理，叫做“设备文件”，它的命名格式通常是 COMx，x 是端口号，COM1, COM3 等。

Windows 串口编程 API (Win32 API)

Windows 提供了一套完整的 Win32 API 来操作串口，这些 API 主要包含在 windows.h 和 winbase.h 中，核心 API 包括：

CreateFile: 用于“打开”串口设备，获取一个句柄,就像打开文件一样。
GetCommState: 获取当前串口的配置参数。
SetCommState: 设置串口的配置参数，如波特率、数据位、停止位、校验位等。
BuildCommDCB: 更方便地构建设备控制块,用于配置串口。
SetupComm: 设置串口输入/输出缓冲区的大小。
ReadFile: 从串口读取数据。
WriteFile: 向串口写入数据。
CloseHandle: 关闭串口句柄。
ClearCommError: 获取并清除串口错误状态。
PurgeComm: 清空串口输入/输出缓冲区。

一个典型的串口通信程序流程如下：

打开串口: 使用 CreateFile 函数获取串口句柄。
配置串口: 使用 GetCommState 获取当前配置，修改后用 SetCommState 设置新的配置（波特率、数据位、停止位、校验位等）。
设置超时: 使用 COMMTIMEOUTS 结构体设置读写超时,防止程序永久阻塞。
读写数据:
- 同步模式: 直接调用 ReadFile 和 WriteFile，程序会一直等待,直到数据被成功读写或超时。
- 异步模式 (Overlapped): 使用 ReadFile/WriteFile 配合 OVERLAPPED 结构体，实现非阻塞 I/O,程序可以同时做其他事情。
关闭串口: 通信结束后，使用 CloseHandle 关闭串口句柄,释放资源。

详细步骤与代码示例

下面我们来实现一个最简单的同步串口通信程序：配置一个串口，向它发送一串数据，然后读取返回的数据（假设对方设备会回显）。

（图片来源网络，侵删）

第 1 步：包含头文件和链接库

在代码文件开头，你需要包含必要的头文件，由于 CreateFile 等函数在 windows.h 中,它已经包含了大部分所需定义。

#include <windows.h>
#include <stdio.h> // 用于 printf

在 Visual Studio 中，这些库通常默认链接，如果你使用其他编译器（如 MinGW），可能需要手动链接 kernel32.lib，在编译命令中添加 -lkernel32。

第 2 步：打开串口

使用 CreateFile 函数,关键在于它的参数：

lpFileName: 串口名称，如 COM3。
dwDesiredAccess: GENERIC_READ | GENERIC_WRITE,表示既读又写。
dwShareMode: 0,串口不能被共享。
lpSecurityAttributes: 通常为 NULL。
dwCreationDisposition: OPEN_EXISTING,因为串口设备已经存在。
dwFlagsAndAttributes: FILE_ATTRIBUTE_NORMAL，对于同步 I/O,这个值通常就够了。
hTemplateFile: NULL。

HANDLE hSerial = CreateFile(
    "COM3",                // 串口名
    GENERIC_READ | GENERIC_WRITE, // 读写权限
    0,                     // 不共享
    NULL,                  // 默认安全属性
    OPEN_EXISTING,         // 打开现有设备
    0,                     // 同步I/O
    NULL                   // 无模板文件
);
if (hSerial == INVALID_HANDLE_VALUE) {
    // 处理错误
    DWORD error = GetLastError();
    printf("Error opening serial port: %d\n", error);
    // 错误码 2 表示找不到设备
    return 1;
}
printf("Serial port COM3 opened successfully.\n");

第 3 步：配置串口

这是最关键的一步，我们需要配置波特率、数据位、停止位、校验位等。

（图片来源网络，侵删）

获取当前配置: 定义一个 DCB (Device Control Block) 结构体，并用 GetCommState 填充它。
修改配置: 修改 DCB 结构体中的成员，一个更简单的方法是使用 BuildCommDCB 函数，它可以直接从字符串（如 "9600,n,8,1"）构建 DCB 结构体。
应用新配置: 使用 SetCommState 将修改后的 DCB 结构体应用到串口。

DCB dcbSerialParams = { 0 };
// 获取当前DCB配置
if (!GetCommState(hSerial, &dcbSerialParams)) {
    printf("Error getting device state: %d\n", GetLastError());
    CloseHandle(hSerial);
    return 1;
}
dcbSerialParams.BaudRate = CBR_9600;    // 波特率 9600
dcbSerialParams.ByteSize = 8;           // 数据位 8
dcbSerialParams.StopBits = ONESTOPBIT;  // 停止位 1
dcbSerialParams.Parity = NOPARITY;      // 无校验
// 应用新的DCB配置
if (!SetCommState(hSerial, &dcbSerialParams)) {
    printf("Error setting device state: %d\n", GetLastError());
    CloseHandle(hSerial);
    return 1;
}
printf("Serial port configured successfully.\n");

第 4 步：设置超时

如果不设置超时，ReadFile 函数可能会无限期地等待数据，导致程序“卡死”，我们需要配置 COMMTIMEOUTS 结构体。

COMMTIMEOUTS timeouts = { 0 };
timeouts.ReadIntervalTimeout = 50;          // 最大字符间间隔 (ms)
timeouts.ReadTotalTimeoutConstant = 50;    // 总读取超时常数 (ms)
timeouts.ReadTotalTimeoutMultiplier = 10;  // 总读取超时乘数
timeouts.WriteTotalTimeoutConstant = 50;   // 总写入超时常数 (ms)
timeouts.WriteTotalTimeoutMultiplier = 10; // 总写入超时乘数
if (!SetCommTimeouts(hSerial, &timeouts)) {
    printf("Error setting timeouts: %d\n", GetLastError());
    CloseHandle(hSerial);
    return 1;
}
printf("Timeouts set successfully.\n");

第 5 步：读写串口

现在可以开始读写数据了。

写入数据:

char dataToSend[] = "Hello, Serial Port!\r\n";
DWORD bytesWritten;
if (!WriteFile(hSerial, dataToSend, (DWORD)strlen(dataToSend), &bytesWritten, NULL)) {
    printf("Error writing to serial port: %d\n", GetLastError());
} else {
    printf("Successfully wrote %d bytes.\n", bytesWritten);
}

读取数据:

char buffer[1024];
DWORD bytesRead;
if (!ReadFile(hSerial, buffer, sizeof(buffer) - 1, &bytesRead, NULL)) {
    printf("Error reading from serial port: %d\n", GetLastError());
} else {
    buffer[bytesRead] = '\0'; // 确保字符串以 null
    printf("Successfully read %d bytes: %s\n", bytesRead, buffer);
}

第 6 步：关闭串口

操作完成后，必须关闭句柄,否则会造成资源泄露。

CloseHandle(hSerial);
printf("Serial port closed.\n");

完整示例代码 (发送与接收)

这是一个将上述步骤整合起来的完整控制台程序。

#include <windows.h>
#include <stdio.h>
int main() {
    HANDLE hSerial;
    DCB dcbSerialParams = { 0 };
    COMMTIMEOUTS timeouts = { 0 };
    char dataToSend[] = "AT\r\n"; // 常见的AT指令，用于测试调制解调器
    char buffer[1024] = { 0 };
    DWORD bytesWritten, bytesRead;
    // --- 1. 打开串口 ---
    hSerial = CreateFile(
        "COM3",                // 请根据你的串口修改
        GENERIC_READ | GENERIC_WRITE,
        0,
        NULL,
        OPEN_EXISTING,
        FILE_ATTRIBUTE_NORMAL,
        NULL
    );
    if (hSerial == INVALID_HANDLE_VALUE) {
        printf("Error opening serial port. Error code: %d\n", GetLastError());
        return 1;
    }
    // --- 2. 配置串口 ---
    if (!GetCommState(hSerial, &dcbSerialParams)) {
        printf("Error getting device state. Error code: %d\n", GetLastError());
        CloseHandle(hSerial);
        return 1;
    }
    dcbSerialParams.BaudRate = CBR_9600;
    dcbSerialParams.ByteSize = 8;
    dcbSerialParams.StopBits = ONESTOPBIT;
    dcbSerialParams.Parity = NOPARITY;
    if (!SetCommState(hSerial, &dcbSerialParams)) {
        printf("Error setting device state. Error code: %d\n", GetLastError());
        CloseHandle(hSerial);
        return 1;
    }
    // --- 3. 设置超时 ---
    timeouts.ReadIntervalTimeout = 50;
    timeouts.ReadTotalTimeoutConstant = 50;
    timeouts.ReadTotalTimeoutMultiplier = 10;
    timeouts.WriteTotalTimeoutConstant = 50;
    timeouts.WriteTotalTimeoutMultiplier = 10;
    if (!SetCommTimeouts(hSerial, &timeouts)) {
        printf("Error setting timeouts. Error code: %d\n", GetLastError());
        CloseHandle(hSerial);
        return 1;
    }
    printf("Serial port configured and timeouts set.\n");
    // --- 4. 写入数据 ---
    if (!WriteFile(hSerial, dataToSend, (DWORD)strlen(dataToSend), &bytesWritten, NULL)) {
        printf("Error writing to serial port. Error code: %d\n", GetLastError());
    } else {
        printf("Successfully wrote %d bytes: '%s'\n", bytesWritten, dataToSend);
    }
    // 等待一小段时间，让设备有时间处理和响应
    Sleep(100); // 等待100毫秒
    // --- 5. 读取数据 ---
    if (!ReadFile(hSerial, buffer, sizeof(buffer) - 1, &bytesRead, NULL)) {
        printf("Error reading from serial port. Error code: %d\n", GetLastError());
    } else {
        buffer[bytesRead] = '\0';
        if (bytesRead > 0) {
            printf("Successfully read %d bytes: '%s'\n", bytesRead, buffer);
        } else {
            printf("No data read from serial port (timeout).\n");
        }
    }
    // --- 6. 关闭串口 ---
    CloseHandle(hSerial);
    printf("Serial port closed.\n");
    return 0;
}

如何编译和运行 (Visual Studio):

创建一个新的 "Windows Desktop Application" 项目。
将上面的代码复制到 main.c 文件中。
确保你的电脑上插好了 USB 转串口线，并且设备管理器中能看到 COMx 端口。
修改代码中的 COM3 为你实际的串口号。
编译并运行。

进阶话题

异步 I/O (Overlapped I/O)

同步 I/O 简单但效率低，因为读写时会阻塞主线程，异步 I/O 允许你在读写数据的同时，继续执行其他代码，非常适合构建高性能的 GUI 应用或服务器程序。

核心思想是使用 OVERLAPPED 结构体和 WaitForSingleObject / GetOverlappedResult。

OVERLAPPED osWrite = { 0 };
osWrite.hEvent = CreateEvent(NULL, TRUE, FALSE, NULL); // 创建一个事件对象
WriteFile(hSerial, dataToSend, strlen(dataToSend), &bytesWritten, &osWrite);
// 主线程可以做其他事情...
// 等待写入操作完成
WaitForSingleObject(osWrite.hEvent, INFINITE);
GetOverlappedResult(hSerial, &osWrite, &bytesWritten, TRUE);
CloseHandle(osWrite.hEvent);

读取操作也类似，只是你需要在一个循环中等待事件触发,表示有数据到达。

事件驱动方式

这是更高级的异步模式，你可以让串口驱动在特定事件发生时（如接收到字符、线路状态改变等）向你的程序发送一个信号，这需要设置 SetCommMask 并使用 WaitCommEvent，这种方式非常高效,但实现起来也更复杂。

错误处理

上面的示例只是简单打印了 GetLastError()，在实际应用中，你应该根据错误码采取不同的恢复或重试策略。ERROR_IO_PENDING 表示异步操作已启动,这是正常情况。

常见问题与解决方案

错误码 2 (ERROR_FILE_NOT_FOUND)
- 原因: 串口名 COMx 不存在。
- 解决: 打开“设备管理器”，查看“端口 (COM 和 LPT)”下是否有你的设备,并确认端口号是否正确。
程序在 ReadFile 处卡住，一直不返回
- 原因: 没有设置超时,或者对方设备没有发送数据。
- 解决: 确保已经配置了 COMMTIMEOUTS 结构体，如果对方设备不响应,检查接线或设备本身是否正常工作。
读取到的数据不完整或乱码
- 原因:
  - 串口参数（波特率、数据位等）与对方设备不匹配。
  - 接线错误（TX-RX, RX-TX 交叉接反）。
  - 数据流中缺少结束符。
- 解决: 仔细核对串口配置,使用串口调试助手等工具先测试一下设备是否正常工作。
WriteFile 或 ReadFile 返回 FALSE，GetLastError() 返回 127 (ERROR_PROC_NOT_FOUND)
- 原因: 链接了错误的库。ERROR_PROC_NOT_FOUND 表示找不到指定的入口点，通常是 kernel32.dll 中的函数。
- 解决: 检查项目链接器设置，确保正确链接了 kernel32.lib。

替代方案：第三方库

直接使用 Win32 API 虽然灵活，但代码量较大且繁琐，对于快速开发，可以考虑使用第三方库,它们封装了底层的复杂性。

SerialPort: 一个简单易用的 C++ 库，提供了非常简洁的 API，如果你项目允许用 C++,这是首选。
Boost.Asio: 一个功能强大的跨平台 C++ 网络和底层 I/O 库，也支持串口通信,重量级但非常强大。
libserialport: 一个轻量级的 C 语言库，旨在提供一个简单、跨平台的串口 API，如果你需要跨平台（Linux/macOS）,这是个好选择。

在 Windows C 语言中操作串口，核心就是围绕 Win32 API 的一系列函数，基本流程是 打开 -> 配置 -> 读写 -> 关闭。

同步模式：简单直接,适合初学者和简单的控制台程序。
异步模式：功能强大，适合构建需要同时处理 UI 和通信的复杂应用程序。

从上面的完整示例开始，逐步修改和扩展，你就能掌握 Windows 下的串口编程,祝你编程顺利！
