C语言如何调用Gnuplot实现数据可视化？

主要有三种方法可以在 C 语言中调用 Gnuplot：

1. 通过管道 调用 (最常用、最推荐)：C 程序创建一个管道，将 Gnuplot 的命令作为字符串写入管道，Gnuplot 在另一端读取这些命令并执行绘图，这是最灵活、最强大的方法。
2. 通过 system() 函数调用：C 程序通过 system() 函数直接调用系统的 shell 命令来执行 Gnuplot，这种方法最简单，但交互性差，且不易控制。
3. 使用 Gnuplot 的 C API (Gnuplot-iostream)：这是一个第三方库，它提供了 C++ 风格的流接口来操作 Gnuplot，虽然是为 C++ 设计的，但也可以在 C 中使用，这是最优雅、功能最全的方法，但需要额外安装库。

通过管道调用 (推荐)

这是最常用且最灵活的方法,它允许你的 C 程序与 Gnuplot 进程进行实时交互。

核心思想

1. 使用 popen() 函数创建一个管道，并启动一个 Gnuplot 进程。popen() 会返回一个文件指针。
2. 通过 fprintf() 向这个文件指针写入 Gnuplot 命令字符串。
3. 使用 pclose() 关闭管道，等待 Gnuplot 进程结束。

代码示例

下面的代码会生成一个简单的正弦波图,并将其保存为 PNG 文件。

#include <stdio.h>
#include <stdlib.h>
#include <math.h>
// 定义数据点的数量
#define NUM_POINTS 100
int main() {
    // 1. 使用 popen() 启动 gnuplot 进程，并获取文件指针
    // "w" 表示我们以写模式打开管道，向 gnuplot 发送命令
    FILE *gnuplot_pipe = popen("gnuplot -persistent", "w");
    // 检查管道是否成功创建
    if (gnuplot_pipe == NULL) {
        fprintf(stderr, "Error: Could not open pipe to gnuplot.\n");
        return 1;
    }
    // 2. 向 gnuplot 发送命令
    // 设置输出终端为 png，并指定文件名
    fprintf(gnuplot_pipe, "set terminal pngcairo enhanced font 'arial,10' size 800,600\n");
    fprintf(gnuplot_pipe, "set output 'sine_wave.png'\n");
    // 设置图表标题和坐标轴标签
    fprintf(gnuplot_pipe, "set title 'Sine Wave Plot from C'\n");
    fprintf(gnuplot_pipe, "set xlabel 'x (radians)'\n");
    fprintf(gnuplot_pipe, "set ylabel 'sin(x)'\n");
    fprintf(gnuplot_pipe, "set grid\n");
    // 开始绘制数据，使用 '-' 表示数据将从标准输入读取
    fprintf(gnuplot_pipe, "plot '-' with linespoints title 'sin(x)' lw 2 pt 7\n");
    // 3. 生成数据并通过管道发送
    for (int i = 0; i < NUM_POINTS; i++) {
        double x = 2.0 * M_PI * i / NUM_POINTS;
        double y = sin(x);
        // 直接将数据点打印到管道中
        fprintf(gnuplot_pipe, "%f %f\n", x, y);
    }
    // 发送一个 "e" (end of data) 标记，告诉 gnuplot 数据结束
    fprintf(gnuplot_pipe, "e\n");
    // 4. 关闭管道，这会向 gnuplot 发送 EOF 信号并等待其结束
    pclose(gnuplot_pipe);
    printf("Plot generated and saved as 'sine_wave.png'\n");
    return 0;
}

如何编译和运行

1. 确保已安装 Gnuplot:

   • 在 Linux (Ubuntu/Debian): sudo apt-get install gnuplot
   • 在 macOS (使用 Homebrew): brew install gnuplot
   • 在 Windows: 从 Gnuplot 官网 下载安装。

2. 编译 C 代码:


   （图片来源网络，侵删）
   • 如果你的代码在 plot.c 文件中，并且使用了 math.h 库，需要链接数学库。
   • 在 Linux/macOS 下，使用以下命令：

     gcc plot.c -o plot -lm

     • -lm 是关键，它链接了数学库。

3. 运行程序:

   ./plot

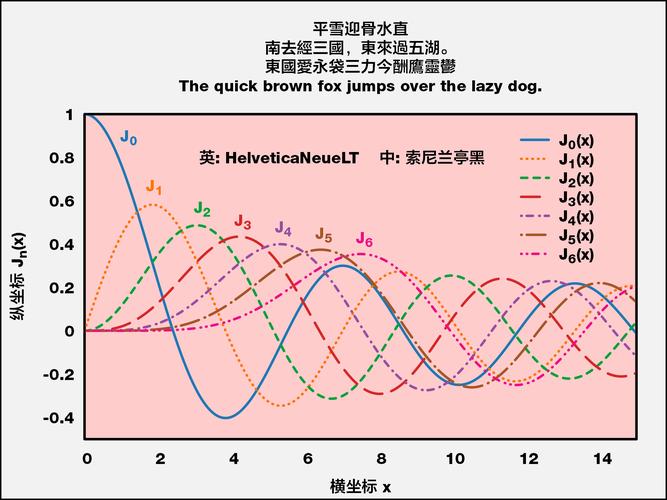

4. 查看结果: 运行后，会在同一目录下生成一个名为 sine_wave.png 的图片文件。

关键点解释

• popen("gnuplot -persistent", "w"):
  • "gnuplot": 调用系统的 gnuplot 命令。
  • "-persistent": 这是一个重要的选项，它告诉 Gnuplot 在绘制完一个图后不要立即退出窗口，这样你可以在同一个会话中发送多条命令（先画一个图，再改变参数画另一个图），如果不用这个选项，pclose() 会立即关闭 Gnuplot。
  • "w": 表示“写模式”，我们的 C 程序是向 Gnuplot 写入命令。
• fprintf(gnuplot_pipe, ...): 这里的 gnuplot_pipe 就像一个普通的文件，我们向它写入 Gnuplot 能识别的命令。
• plot '-' with linespoints ...: 这是 Gnuplot 的一个强大功能。 表示接下来的数据将从标准输入（也就是我们的管道）中读取。with linespoints 表示用线段连接数据点，并在每个点上显示标记。

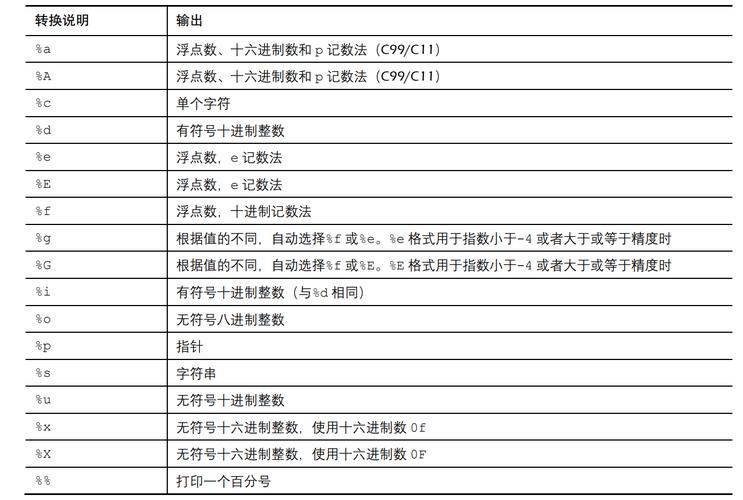

• fprintf(gnuplot_pipe, "%f %f\n", x, y);: 在循环中，我们将计算出的数据点逐行发送到管道。
• fprintf(gnuplot_pipe, "e\n");: 当使用 plot '-' 时，必须发送一个单独的字母 e 后跟换行符来标记数据流的结束。
• pclose(gnuplot_pipe): 关闭管道并回收子进程的资源。必须调用，否则会造成资源泄漏。

通过 system() 函数调用

这种方法最简单,但交互性差，通常只用于一次性生成静态图片。

核心思想

使用 system() 函数执行一个完整的 Gnuplot 命令字符串，这个字符串可以包含一个脚本文件名，或者直接包含绘图命令（如果系统支持）。

代码示例

#include <stdio.h>
#include <stdlib.h>
int main() {
    // 方法A: 直接执行一个包含所有命令的字符串 (不推荐，平台兼容性差)
    // system("echo 'set terminal png; set output \"test.png\"; plot sin(x)' | gnuplot");
    // 方法B: 推荐方式，先生成一个 gnuplot 脚本文件，然后让 system() 执行它
    FILE *script_file = fopen("plot_script.gp", "w");
    if (script_file == NULL) {
        fprintf(stderr, "Error: Could not create gnuplot script file.\n");
        return 1;
    }
    fprintf(script_file, "set terminal pngcairo enhanced font 'arial,10' size 800,600\n");
    fprintf(script_file, "set output 'sine_wave_system.png'\n");
    fprintf(script_file, "set title 'Sine Wave from system()'\n");
    fprintf(script_file, "plot [-2*pi:2*pi] sin(x) title 'sin(x)' with lines lw 2\n");
    fclose(script_file);
    // 使用 system() 执行 gnuplot，并传入脚本文件名
    printf("Executing gnuplot script...\n");
    int status = system("gnuplot plot_script.gp");
    if (status == -1) {
        perror("Error calling system()");
    } else {
        printf("Plot generated as 'sine_wave_system.png'\n");
        // 可选：删除临时脚本文件
        // remove("plot_script.gp");
    }
    return 0;
}

优缺点

• 优点:

  代码非常简单,一行就能搞定。

• 缺点:
  • 性能差: 每次调用 system() 都会创建一个新的 shell 进程和一个新的 Gnuplot 进程，开销很大。
  • 交互性差: 无法动态地、实时地发送数据，数据必须预先准备好（例如在文件中）。
  • 平台依赖: 直接在命令行拼接命令的方式在不同操作系统上可能有兼容性问题。

使用 Gnuplot-iostream C++ API (高级)

这是一个更高级、更优雅的 C++ 库，但也可以在 C 项目中使用，它提供了流式接口，语法非常直观。

核心思想

包含库头文件,创建一个 Gnuplot 对象，然后使用 C++ 的流操作符 (<<) 来发送命令和数据。

准备工作

你需要先安装这个库,在 Linux 上通常很方便：

sudo apt-get install libgnuplot-iostream-dev

代码示例 (需要用 C++ 编译器编译)

#include iostream // 注意：这里是 C++ 的 iostream
#include gnuplot-iostream.h // 库头文件
#include vector
#includecmath>
int main() {
    // 创建一个 Gnuplot 对象
    Gnuplot gp;
    // 设置输出终端和文件名
    gp << "set terminal pngcairo enhanced font 'arial,10' size 800,600\n";
    gp << "set output 'sine_wave_cpp.png'\n";
    gp << "set title 'Sine Wave from C++ API'\n";
    gp << "set xlabel 'x (radians)'\n";
    gp << "set ylabel 'sin(x)'\n";
    gp << "set grid\n";
    // 准备数据
    std::vector<std::pair<double, double>> data;
    for (int i = 0; i <= 100; ++i) {
        double x = 2.0 * M_PI * i / 100.0;
        data.push_back(std::make_pair(x, sin(x)));
    }
    // 绘制数据
    // "plot" 是命令，"-' with linespoints title '...' " 是参数
    // gp.send() 会发送数据
    gp << "plot '-' with linespoints title 'sin(x)' lw 2 pt 7\n";
    gp.send(data); // 将 C++ 容器中的数据发送给 gnuplot
    std::cout << "Plot generated as 'sine_wave_cpp.png'" << std::endl;
    return 0;
}

优缺点

• 优点:
  • 语法优雅: 使用流操作符 <<，代码可读性极高。
  • 类型安全: 库会帮你处理数据类型转换。
  • 功能强大: 能方便地处理 C++ 标准容器（如 std::vector, std::map 等）。
• 缺点:
  • 需要额外库: 必须安装 libgnuplot-iostream。
  • C++ 专用: 虽然可以混用，但主要设计用于 C++ 环境。

总结与建议

对于 C 语言开发者，方法一（管道调用）是最佳选择，它在功能、性能和易用性之间取得了最好的平衡，是行业标准做法。
