没有官方的、统一的“标准答案”，因为这本书有多个版本（不同出版社、不同作者），并且其中的“习题”和“思考题”往往是开放性的设计题或编程题，旨在考察学生的理解、应用和创新能力，而不是简单的计算题。

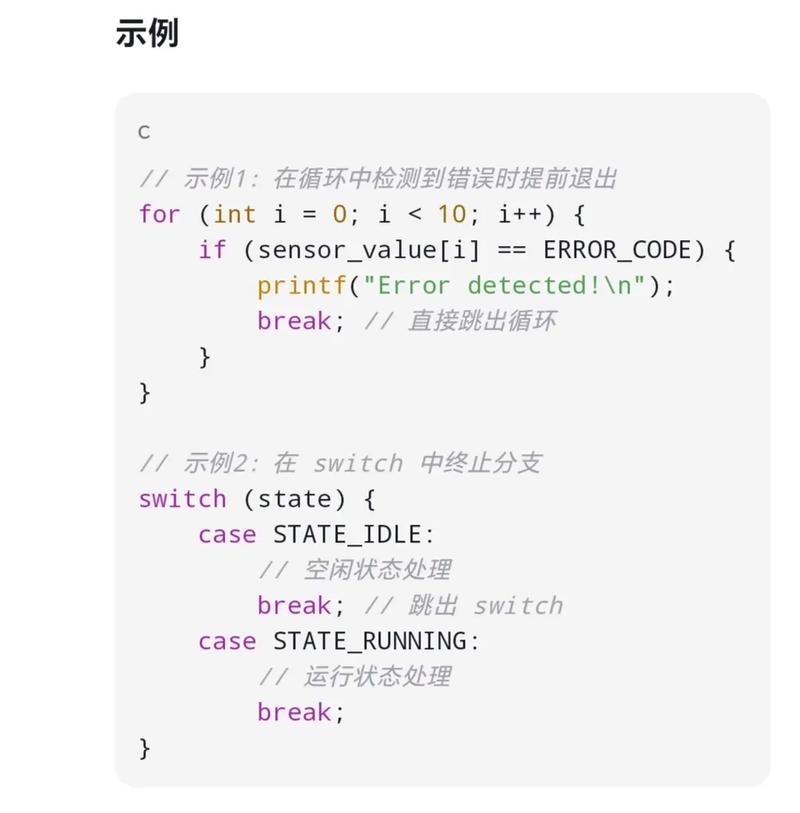

（图片来源网络，侵删）

我不能直接提供一个包含所有题目答案的文档,我可以为你提供一套非常全面和高效的解题思路、学习方法、以及典型例题的详细解析，这比一份死板的答案更有价值，能真正帮助你掌握单片机技术。

如何正确使用“答案”来学习

拿到一道题,不要急着找答案，正确的学习流程应该是：

审题与理解：仔细阅读题目要求，明确任务是什么？需要实现哪些功能？有哪些硬件限制（比如使用哪个单片机型号、哪些外设）？
方案设计：在脑中或纸上规划实现方案。
- 硬件分析：需要用到哪些引脚（如GPIO、定时器、串口等）？如何连接？
- 软件架构：程序的大致结构是怎样的？（主函数？中断服务函数？模块划分？）
- 算法逻辑：核心功能如何用代码实现？（按键消抖、定时计数、串口通信协议等）。
编写代码：根据设计方案，使用C语言编写代码，这是最核心的一步。
调试与仿真：
- 软件仿真：使用Keil、IAR等IDE自带的仿真器单步运行、观察变量变化、检查逻辑是否正确。
- 硬件调试：将程序烧录到实际的开发板（如STC89C52、STM32F103等）上，观察现象，用万用表、示波器等工具辅助调试。
对比与优化：如果此时你找到了一个参考答案，可以与你的方案进行对比。
- 思路对比：别人的实现思路和你的一样吗？有没有更巧妙的方法？
- 代码对比：代码风格、变量命名、模块化程度如何？有哪些可以优化的地方？
- 学习总结：理解别人的代码，学习其中的优点，并思考为什么这么设计。

典型例题详细解析（以最经典的51单片机为例）

假设书中有一道经典题目：“用单片机控制一个LED灯，实现每秒闪烁一次。”

题目分析

功能：LED灯闪烁。
频率：每秒一次，即亮0.5秒，灭0.5秒。
硬件：需要一个LED灯，通常连接到单片机的某个I/O口（如P1.0），LED一端接I/O口，另一端通过一个限流电阻（如220Ω-1kΩ）接地，当I/O口输出高电平（1）时，LED熄灭；输出低电平（0）时，LED点亮（这是共阴极接法，非常常见）。

方案设计

硬件：使用P1.0口控制LED。
软件：
- 方法一（软件延时）：在主函数中，通过一个循环函数实现延时，循环执行 LED亮 -> 延时500ms -> LED灭 -> 延时500ms。
- 方法二（定时器中断）：这是更专业、更精确的方法。
  - 配置单片机的内部定时器（如Timer0），让它每1ms产生一次中断。
  - 在中断服务函数中,设置一个计数器，每中断一次，计数器加1。
  - 当计数器达到500时（即500ms），在中断函数中翻转LED的状态，并清零计数器。
  - 主函数可以执行其他任务,或者进入低功耗模式。

代码实现

这里我们提供两种方法的代码,并附上详细注释。

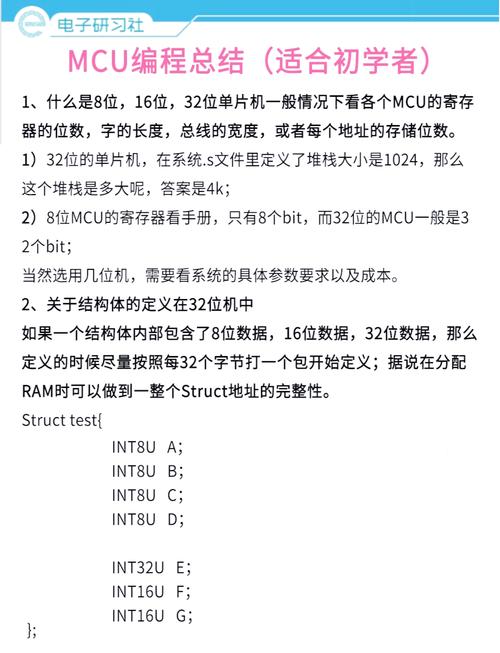

（图片来源网络，侵删）

软件延时（简单，但不精确）

#include <reg51.h> // 包含51单片机寄存器定义头文件
// 定义LED连接的引脚
sbit LED = P1^0;
// 简单的延时函数，延时时间大约为 (ms * 晶振频率/12)
// 这是一个粗略的延时，不精确，因为函数调用也有开销
void Delay_ms(unsigned int ms)
{
    unsigned int i, j;
    for (i = ms; i > 0; i--)
        for (j = 110; j > 0; j--); // 这个循环次数需要根据实际晶振频率调整
}
void main()
{
    while(1) // 无限循环
    {
        LED = 0; // P1.0输出低电平，LED点亮
        Delay_ms(500); // 延时500ms
        LED = 1; // P1.0输出高电平，LED熄灭
        Delay_ms(500); // 延时500ms
    }
}

代码解析：

#include <reg51.h>：包含了STC或ATMEL等标准51单片机的特殊功能寄存器（SFR）定义。
sbit LED = P1^0;：定义一个位变量LED，代表P1.0这个引脚，方便后续操作。
Delay_ms()：通过嵌套for循环来消耗CPU时间，实现延时。注意：延时的精确度与编译器优化、晶振频率等因素有关，实际项目中不推荐用于精确 timing。
main()：程序入口。while(1)构成一个主循环，在循环中，通过LED = 0和LED = 1控制LED的亮灭，并调用延时函数。

定时器中断（专业，精确）

#include <reg51.h>
sbit LED = P1^0;
unsigned int int_count = 0; // 中断计数器，用于记录中断次数
// 定时器0中断服务函数
void Timer0_ISR() interrupt 1
{
    // 重新装载定时器初值，用于产生1ms的定时
    // 假设使用12MHz晶振，机器周期为1us
    // 定时1ms需要计数1000次，定时器是向上计数，从0到65535
    // 所以初值 = 65536 - 1000 = 64536 = 0xFC18
    TH0 = 0xFC;
    TL0 = 0x18;
    int_count++; // 中断次数加1
    if (int_count >= 500) // 每500次中断，就是500ms
    {
        int_count = 0;     // 计数器清零
        LED = ~LED;        // LED状态翻转 (0变1, 1变0)
    }
}
void main()
{
    // 1. 配置定时器0
    TMOD &= 0xF0; // 清空T0的设置位
    TMOD |= 0x01; // 设置T0为16位定时器模式
    // 2. 装载初值
    TH0 = 0xFC;
    TL0 = 0x18;
    // 3. 使能定时器0中断和总中断
    ET0 = 1; // 使能Timer0中断
    EA = 1;  // 使能CPU总中断
    // 4. 启动定时器0
    TR0 = 1;
    // 5. 主循环可以什么都不做，或者处理其他任务
    while(1)
    {
        // CPU可以在这里执行其他优先级低于定时器中断的任务
        // 或者进入低功耗模式，等待中断唤醒
    }
}

代码解析：

中断服务函数 Timer0_ISR()：
- interrupt 1：这是C51的关键字，表示这个函数是定时器0的中断服务函数（中断号1）。
- 重装初值：每次进入中断后，都必须重新给TH0和TL0装载初值，否则下一次定时就会从0开始，导致定时不准。
- 中断计数：int_count变量在中断中被累加。
- 条件判断与翻转：当int_count达到500时，说明过去了500ms，此时翻转LED状态，并清零计数器。
main()函数：
- TMOD寄存器：用于设置定时器/计数器的工作模式。TMOD |= 0x01是将定时器0设置为16位定时器模式。
- 中断使能：ET0 = 1允许定时器0中断，EA = 1是总开关，允许所有被使能的中断。
- 启动定时器：TR0 = 1启动定时器0开始计数。
- while(1)：主循环空闲，CPU的大部分时间都在等待定时器中断的发生，这种方式效率更高，CPU可以执行其他任务或休眠以节省功耗。

寻找学习资源与参考答案的途径

虽然不能直接给你答案,但你可以通过以下途径找到大量高质量的参考代码和学习资料：

GitHub / Gitee：

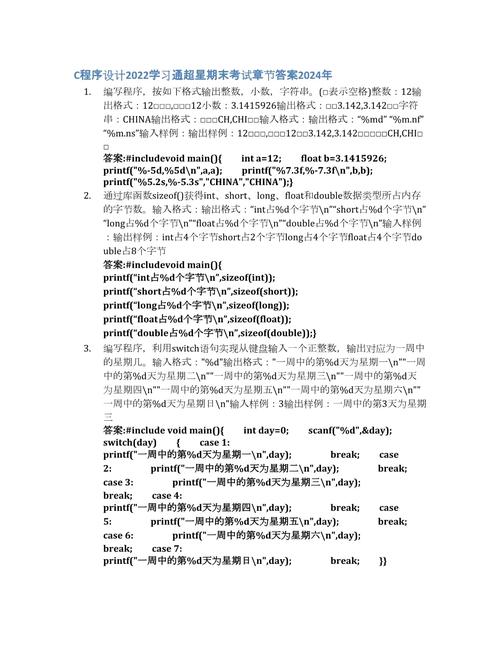

（图片来源网络，侵删）
- 搜索关键词：51单片机实验, STM32 C语言例程, 《单片机应用技术》课程设计。
- 你会找到很多大学课程的开源项目,里面包含了完整的电路图、代码和文档，这是学习最宝贵的资源。
CSDN / 博客园 / 知乎：
- 这些平台上有海量的技术博客,搜索书名+章节名或题目，单片机应用技术 C语言版第四章答案”或“51单片机定时器中断”。
- 很多博主会分享自己的实验报告、代码和心得体会，质量参差不齐，需要你仔细甄别。
Bilibili (B站)：
- B站是学习的宝库！搜索书名，会找到很多UP主录制的视频课程，他们通常会一步步带你敲代码、调试硬件，效果远胜于看答案。
- 搜索“单片机入门”、“51单片机教程”等关键词，可以找到从零开始的系统教学。
购买配套实验箱/开发板：

如果你正在使用某本教材,通常学校会推荐配套的开发板，这些开发板的厂商或销售商会提供完整的例程代码和实验指导书，这是最直接、最可靠的参考。

学习单片机的核心不是“背答案”，而是“动手做”和“理解原理”，通过上面的例题解析，你应该能明白，一个看似简单的题目背后，蕴含着硬件知识、C语言编程、中断系统、定时器等多个知识点。

请遵循“自己思考 -> 动手实践 -> 对比优化”的学习路径，遇到具体问题时，可以带着你的代码和思路再来提问，我会很乐意为你提供更针对性的帮助，祝你学习顺利！
