ATmega16单片机C语言程序设计如何入门？

第一部分：基础与准备

什么是ATmega16？**

ATmega16是由Microchip（原Atmel）公司生产的一款基于 AVR RISC架构 的8位低功耗CMOS单片机,它具有以下特点：

• 高性能、精简指令集：大多数指令执行时间为单个时钟周期。
• 16KB片上可编程Flash存储器：用于存放你的C程序代码。
• 1KB SRAM：用于程序运行时的变量存储。
• 512KB EEPROM：用于掉电不丢失的数据存储。
• 32个通用I/O引脚：可以灵活配置为输入或输出。
• 丰富的外设：
  • 2个8位定时器/计数器
  • 2个16位定时器/计数器
  • 8通道10位ADC（模数转换器）
  • 可编程的串行USART
  • 面向字节的两线式串行接口（I²C）
  • 串行外设接口
  • 可看门狗定时器

为什么用C语言而不是汇编？**

对于初学者和大多数项目,C语言是更好的选择：

• 可读性强：代码更接近自然语言,易于理解和维护。
• 开发效率高：不需要关心寄存器的具体位操作,编译器会帮你处理。
• 可移植性好：修改少量代码即可移植到其他AVR单片机甚至其他架构的MCU。
• 丰富的库函数：有大量现成的库函数可以使用,简化了底层操作。

第二部分：开发环境搭建

在开始写代码之前,你需要准备以下工具：

1. 硬件：

   • ATmega16单片机（或带有ATmega16的开发板，如AVR Dragon、STK500或自制的最小系统板）。
   • USB ISP下载器（如USBasp、AVRISP mkII）。
   • 面包板、杜邦线、LED、电阻、按键等基础元器件。

2. 软件：


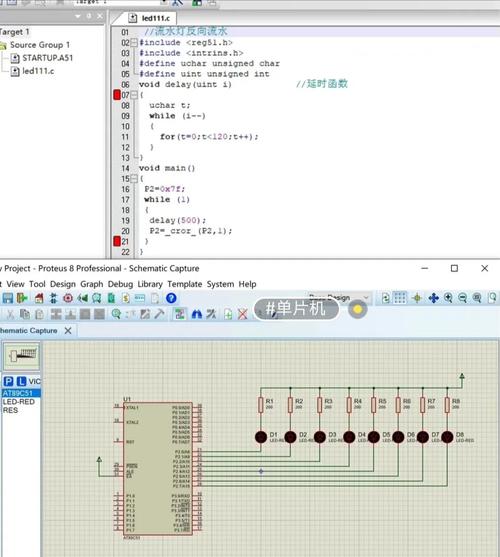

   （图片来源网络，侵删）
   • 代码编辑器/IDE：
     • Atmel Studio (推荐)：Microchip官方IDE，集成了代码编辑器、AVR-GCC编译器、AVRDUDE下载工具和强大的调试器,功能最完善。
     • VS Code + 插件：轻量级，通过安装C/C++和PlatformIO插件,可以实现强大的跨平台开发。
   • 编译器：通常是 AVR-GCC，一个专门为AVR优化的GCC版本，Atmel Studio和PlatformIO都会自动集成它。
   • 下载/烧录工具：AVRDUDE，一个命令行工具，用于将编译生成的 .hex 文件写入单片机，Atmel Studio和PlatformIO会调用它。

第三部分：C语言核心要素与AVR特有概念

标准的C语言语法同样适用于AVR,但你需要了解一些与硬件紧密相关的概念。

I/O端口操作

ATmega16有4个8位I/O端口：PORTA, PORTB, PORTC, PORTD，每个端口有8个引脚（PA0-PA7, PB0-PB7等）。

操作I/O端口需要操作三个寄存器：

• DDRx (Data Direction Register x)：数据方向寄存器。
  • DDRx.n = 1：将引脚 n 设置为输出。
  • DDRx.n = 0：将引脚 n 设置为输入。
• PORTx (Port x Output Register)：端口输出寄存器。
  • 对于输出引脚：PORTx.n = 1 输出高电平，PORTx.n = 0 输出低电平。
  • 对于输入引脚：PORTx.n = 1 启用内部上拉电阻，PORTx.n = 0 禁用内部上拉电阻。
• PINx (Port x Input Register)：端口输入寄存器。
  • 用于读取输入引脚的电平状态。if (PINA & (1 << PA0)) 表示判断PA0引脚是否为高电平。

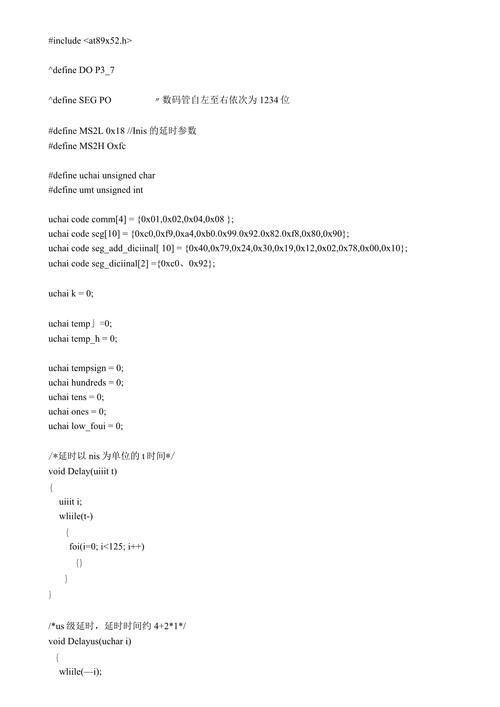

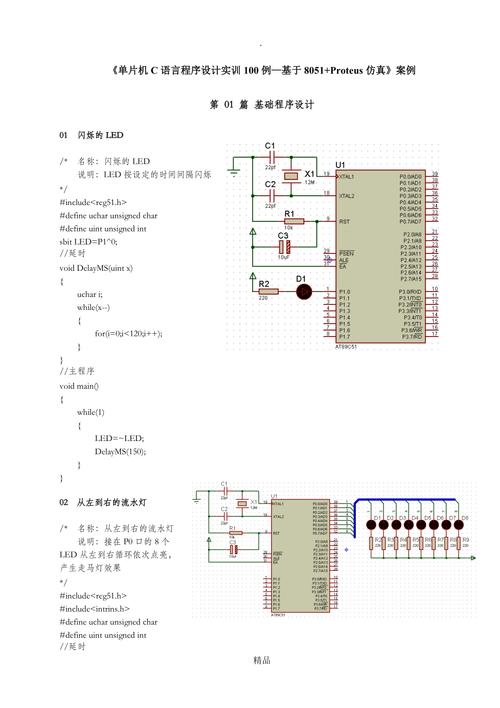

示例：让PB0引脚上的LED闪烁

#include <avr/io.h> // 包含所有ATmega16的特殊功能寄存器定义
// 延时函数（粗略延时，不精确）
void delay_ms(unsigned int ms) {
    unsigned int i, j;
    for (i = 0; i < ms; i++)
        for (j = 0; j < 1000; j++); // 循环次数取决于时钟频率
}
int main(void) {
    // 1. 设置PB0为输出
    // 方法1: 位操作
    // DDRB |= (1 << PB0);
    // 方法2: 整数赋值 (更推荐)
    DDRB = 0x01; // 将DDRB寄存器的最低位置1，其他位保持不变
    while (1) // 无限循环
    {
        // 2. PB0输出高电平，LED熄灭（如果是共阳极）或亮（如果是共阴极）
        PORTB |= (1 << PB0); // 方法1
        // PORTB = 0x01;     // 方法2
        delay_ms(500); // 延时500ms
        // 3. PB0输出低电平，LED亮或熄灭
        PORTB &= ~(1 << PB0); // 方法1: 清除PB0位
        // PORTB = 0x00;      // 方法2
        delay_ms(500); // 延时500ms
    }
}

位操作（Bit Manipulation）

这是嵌入式C的精髓,用于精确控制寄存器的某一位。

• (按位或): 用于置位（设置为1）。DDRB |= (1 << PB5); // 设置PB5为输出
• &= (按位与): 用于清零（设置为0）。PORTB &= ~(1 << PB5); // 清除PB5的输出
• ^= (按位异或): 用于翻转（取反）。PINB ^= (1 << PB5); // 翻转PB5的电平
• & (按位与): 用于读取。if (PINA & (1 << PA0)) // 检查PA0是否为高电平
• << (左移): 1 << n 生成一个只有第n位为1的二进制数。
• >> (右移): 将二进制数右移。
• (按位取反): 将所有0变1，1变0，常用于生成清零掩码，如 ~(1 << PB0)。

头文件 <avr/io.h> 和 `<util/delay.h>``

• <avr/io.h>：必须包含，它定义了所有与ATmega16硬件相关的寄存器（如DDRB, PORTA, TCCR1A等）和位名称（如PB0, WGM10等）。
• <util/delay.h>：提供毫秒和微秒级的延时函数。使用前必须在项目设置中指定正确的CPU频率（通常是 #define F_CPU 8000000UL，8MHz晶振）。

第四部分：常用外设编程实例

定时器/计数器 (以Timer1为例)

定时器是单片机的核心，用于精确定时、产生PWM波等。

目标：使用Timer1，每1秒翻转一次PB0引脚的电平。

思路：

1. 设置Timer1为正常模式。
2. 设置一个预分频器，降低时钟频率,以获得更长的计时范围。
3. 计算需要设定的计数值,使定时器在1秒后溢出。
4. 启用定时器的溢出中断。
5. 编写中断服务函数,在中断中翻转PB0的电平。

代码实现：

#include <avr/io.h>
#include <avr/interrupt.h>
#define F_CPU 8000000UL // 假设使用8MHz晶振
volatile uint8_t timer_overflow_count = 0;
// Timer1 overflow interrupt service routine
ISR(TIMER1_OVF_vect) {
    timer_overflow_count++;
    // 每8次溢出，总计时间为 8 * 0.0256s = 0.2048s (接近1/5秒)
    // 为了得到1秒，需要调整分频和计算，这里简化逻辑
    if (timer_overflow_count >= 78) { // 8MHz / 1024 / 256 = ~30.5次/秒，取31次约为1秒
        PORTB ^= (1 << PB0); // 翻转PB0
        timer_overflow_count = 0;
    }
}
int main(void) {
    // 设置PB0为输出
    DDRB = (1 << PB0);
    // 设置定时器1
    TCCR1A = 0x00; // 正常模式，OC1A/OC1B disconnected
    TCCR1B = (1 << CS12) | (1 << CS10); // 设置预分频器为1024
    // CS12=1, CS11=0, CS10=1 -> 1024分频
    // 8MHz / 1024 = 7812.5 Hz, 每次计数时间为 1/7812.5s ≈ 128μs
    // 16位定时器最大计数值65536，溢出时间 = 65536 * 128μs ≈ 8.388s
    // 启用定时器1溢出中断
    TIMSK |= (1 << TOIE1);
    // 全局中断使能
    sei();
    while (1) {
        // 主循环可以执行其他任务，定时由中断处理
        // 注意：全局变量 timer_overflow_count 需要是 volatile
    }
}

ADC（模数转换器）

目标：读取PA0引脚上电位器的电压值，并通过串口打印到电脑上。

思路：

1. 设置PA0为输入。
2. 设置ADC的参考电压（如AVCC）。
3. 设置ADC的通道（选择ADC0，对应PA0）。
4. 设置ADC预分频器，为ADC提供合适的时钟（50kHz - 200kHz）。
5. 启动ADC转换,并等待转换完成。
6. 读取ADC结果。
7. （可选）配置USART,将结果发送到电脑。

代码实现：

#include <avr/io.h>
#include <util/delay.h>
void ADC_Init() {
    // ADMUX: 参考电压为AVCC, ADC0通道, 右对齐
    ADMUX = (1 << REFS0); // AVCC with external capacitor at AREF pin
    // ADCSRA: ADC使能, 预分频为128 (8MHz / 128 = 62.5kHz)
    ADCSRA = (1 << ADEN) | (1 << ADPS2) | (1 << ADPS1) | (1 << ADPS0);
}
uint16_t ADC_Read(uint8_t channel) {
    // 选择通道 (0-7)
    ADMUX = (ADMUX & 0xF0) | (channel & 0x0F);
    // 启动转换
    ADCSRA |= (1 << ADSC);
    // 等待转换完成
    while (ADCSRA & (1 << ADSC));
    // 返回10位结果 (ADCH和ADCL)
    return ADC;
}
int main(void) {
    // 初始化ADC
    ADC_Init();
    // 设置ADC结果为输出 (用于调试，可以用LED亮度表示)
    DDRB = 0xFF; // PB0-PB7全部为输出
    uint16_t adc_value;
    while (1)
    {
        adc_value = ADC_Read(0); // 读取通道0 (PA0)
        // 将10位结果映射到8位 (0-255) 并输出到PORTB
        // 方法1: 简单移位
        // PORTB = (adc_value >> 2);
        // 方法2: 更精确的缩放
        PORTB = (adc_value / 4);
        _delay_ms(100);
    }
}

第五部分：项目实践

项目1：呼吸灯

目标：实现LED亮度由暗到亮,再由亮到暗的循环变化。

原理：利用PWM（脉冲宽度调制），通过快速开关LED，并改变高电平所占的时间比例（占空比）,人眼就会感觉到亮度的变化。

实现：

1. 选择一个支持PWM的定时器（如Timer1）。
2. 设置定时器为快速PWM模式。
3. 设置预分频器，获得合适的PWM频率（> 1kHz，避免人眼看到闪烁）。
4. 通过改变OCR1A（输出比较寄存器A）的值，来改变PWM的占空比,从而控制LED亮度。

项目2：温湿度监测站

目标：读取DHT11/DHT22温湿度传感器的数据,并在LCD1602液晶屏上显示。

原理：

1. DHT11：单总线协议通信，MCU发送开始信号，传感器响应后送出40位数据（湿度整数、湿度小数、温度整数、温度小数、校验和）。
2. LCD1602：并行或串行接口，需要初始化LCD，设置显示模式、光标位置,然后发送要显示的字符ASCII码。

实现：

1. 编写DHT11的时序驱动函数（start_signal(), read_bit(), read_byte()）。
2. 编写LCD1602的底层驱动函数（send_command(), send_data()）。
3. 在main函数中，循环读取DHT11数据,格式化后通过LCD1602显示出来。

总结与建议

1. 从点亮一个LED开始：这是嵌入式开发的 "Hello, World!",能让你快速建立信心。
2. 善用数据手册：遇到任何关于寄存器、引脚、时序的问题，数据手册是你的第一且最重要的参考资料。
3. 先模仿，再创造：多看、多分析别人的代码，理解其工作原理,然后尝试修改和扩展。
4. 学会调试：善用LED、串口打印（printf重定向）等手段来观察程序运行状态。
5. 理解底层：虽然C语言封装了细节,但了解寄存器的工作原理会让你在遇到复杂问题时游刃有余。

希望这份指南能帮助你顺利入门ATmega16的C语言程序设计！祝你学习愉快！
