如何使用本资源

准备工作：您需要一块开发板（例如基于STC89C52、STM32F103等主流型号）和相应的下载/调试工具（如STC-ISP、ST-Link）。
循序渐进：请严格按照模块顺序学习，后面的实例会综合运用前面学到的知识。
动手实践：最重要的一点！ 请务必亲手将代码敲入编译器，编译、下载到开发板中观察现象，调试和修改是学习的最佳途径。
理解原理：不要只复制粘贴代码，在运行之前，先阅读“实例说明”和“代码解析”，理解代码背后的硬件原理和编程思想。

目录与代码实例

以下实例主要以经典的 STC89C52RC 单片机为例，因为它的寄存器操作和引脚定义对于初学者非常直观，大部分代码稍作修改即可应用于其他51内核单片机或AVR、STM32等。

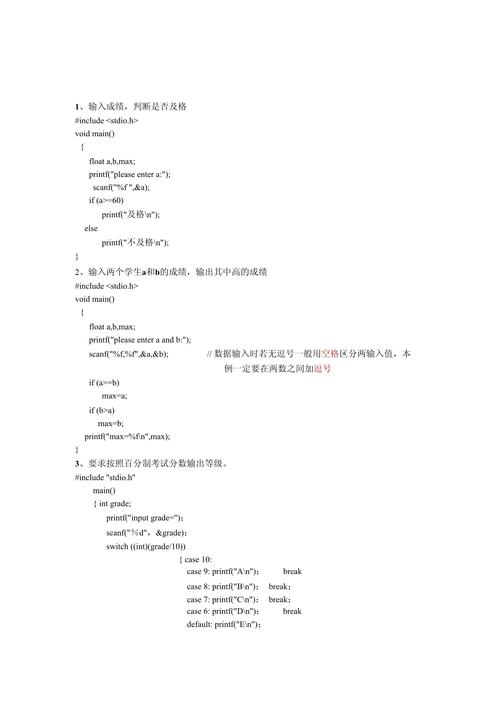

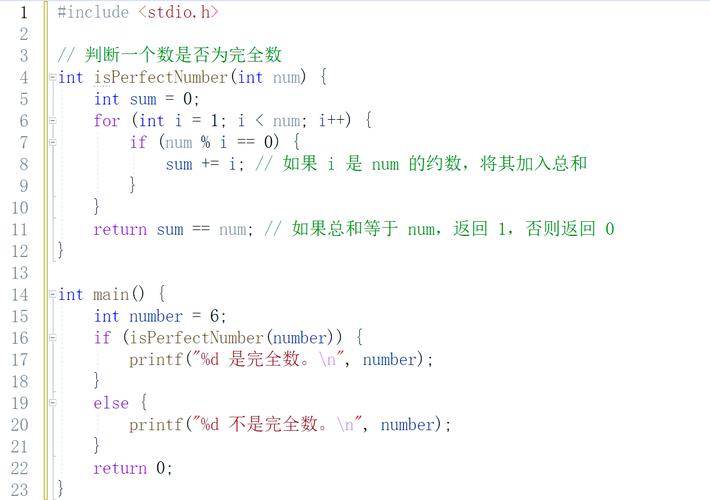

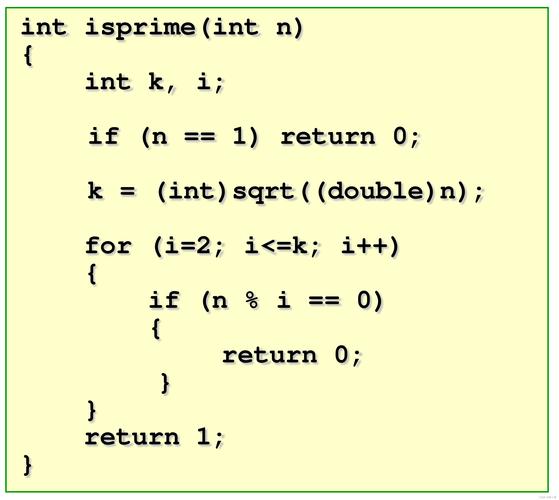

（图片来源网络，侵删）

第一部分：基础入门篇 (1-20例)

这个阶段的目标是熟悉开发环境、掌握GPIO（通用输入/输出）的基本操作、最简单的延时函数和C51语言特点。

序号	实例名称	核心知识点	实例说明	代码解析
1	点亮一个LED灯	GPIO输出、最小系统	最经典的“Hello, World!”程序，控制一个LED灯的亮灭。	- 定义`sbit LED = P1^0;`，指定P1.0口控制LED。 - `LED = 0;` 点亮LED（低电平点亮）。 - `LED = 1;` 熄灭LED。
2	LED流水灯	循环移位、数组控制	8个LED灯从左到右循环点亮，形成流水灯效果。	- 使用`_crol_(a, b)`或`_cror_(a, b)`函数（需包含`intrins.h`）实现循环移位。 - 在`while(1)`循环中不断移位并延时。
3	LED闪烁	延时函数、定时器	让一个LED灯以固定的时间间隔（如1秒）闪烁。	- 编写一个简单的软件延时函数`void delay_ms(unsigned int ms)`。 - 在`while(1)`中交替执行`LED=0; delay_ms(500);`和`LED=1; delay_ms(500);`。
4	按键控制LED	GPIO输入、消抖	按下一个独立按键，控制一个LED灯的状态翻转（亮变灭，灭变亮）。	- 定义`sbit KEY = P3^2;`，指定P3.2口为按键输入。 - 消抖是关键：检测到按键按下后，延时10-20ms再次检测，确认是真实按下。 - 使用`if(KEY == 0)`检测低电平。
5	独立按键控制LED亮灭	GPIO输入、状态判断	按下按键，LED亮；松开按键，LED灭。	- 实时检测按键状态，并根据状态直接控制LED。 - `if(KEY == 0) { LED = 0; } else { LED = 1; }`
6	双按键控制LED	多路输入、逻辑判断	按键K1控制LED亮，按键K2控制LED灭。	- 定义两个按键引脚，分别检测它们的状态。 - 使用`if-else if`结构判断是哪个按键被按下。
7	数码管静态显示	数码管原理、段选/位选	在一个共阴/共阳数码管上稳定显示一个数字（如'8'）。	- 了解数码管是7段LED组成的。 - 定义一个共阴极数码管的段选码数组`unsigned char code seg_code[] = {0x3f, ...}`。 - `P0 = seg_code[8];` 即可显示数字8。
8	数码管动态扫描显示	动态扫描、人眼视觉暂留	在两个或多个数码管上分别显示不同的数字（如"12"）。	- 核心思想：快速轮流点亮每个数码管，利用人眼视觉暂留效应，看起来是同时亮的。 - 分时操作：打开第一个数码管的位选，送第一个数字的段选码 -> 延时几毫秒 -> 关闭位选 -> 打开第二个数码管的位选，送第二个数字的段选码 -> ... 循环。
9	独立按键计数器	按键消抖、变量累加	每按下一次按键，数码管显示的数字加1，到9后归0。	- 在按键检测成功后，执行一个计数变量`count++`。 - 处理进位：`if(count > 9) count = 0;` - 将`count`的值通过数码管显示出来。
10	中断控制LED	外部中断、中断服务函数	使用外部中断0（INT0，P3.2）来控制LED状态翻转，不占用主循环。	- 初始化`IT0 = 1;`（下降沿触发），`EX0 = 1;`（允许INT0中断），`EA = 1;`（开启总中断）。 - 编写`void EX0_interrupt() interrupt 0`中断服务函数，在里面执行`LED = ~LED;`。 - 主循环可以执行其他任务。
11	定时器中断实现精确延时	定时器、中断、中断优先级	使用定时器0中断，实现比软件延时更精确的1秒定时，并控制LED闪烁。	- 初始化定时器0，工作在模式1（16位定时器）。 - 计算初值，使其每50ms中断一次。 - 在中断服务函数中设置一个软件计数变量，中断20次就是1秒。 - 1秒到后，翻转LED状态。
12	PWM控制LED亮度	PWM（脉冲宽度调制）、定时器	通过改变PWM的占空比，实现LED的呼吸灯效果（亮度渐变）。	- 使用定时器中断，产生固定频率（如1kHz）的方波。 - 在中断服务函数中，用一个变量`duty_cycle`控制高电平的时间。 - 逐渐改变`duty_cycle`的值（如从0到100再回到0），LED的亮度就会随之变化。
13	继电器控制	三极管驱动、电磁兼容	用单片机的一个I/O口控制继电器的吸合和断开，从而控制220V电器。	- 注意安全！强弱电隔离！ - 单片机I/O口驱动能力弱，需要用一个NPN三极管（如8050）来放大电流驱动继电器线圈。 - 继电器两端并联一个续流二极管（1N4007），保护三极管不被线圈的反向电动势击穿。
14	蜂鸣器发声	无源/有源蜂鸣器、频率控制	让蜂鸣器发出不同频率的声音，甚至简单的旋律。	- 区分有源蜂鸣器（直接通电响）和无源蜂鸣器（需要PWM信号驱动）。 - 控制无源蜂鸣器发声，就是用定时器产生不同频率的方波信号。
15	串口发送数据到电脑	UART串口、波特率配置	单片机通过串口向电脑发送“Hello World!”字符串。	- 配置串口工作方式（SCON）、定时器1作为波特率发生器（TMOD）。 - 使用`SBUF = 'H';`发送数据，`while(!TI); TI=0;`等待发送完成。 - 在电脑端使用串口调试助手接收。
16	串口接收电脑指令	UART串口、中断接收	单片机接收电脑发来的单个字符（如'A'），并控制LED。	- 使能串口中断`ES = 1;`。 - 编写`void UART_interrupt() interrupt 4`中断服务函数，接收数据`if(RI) { RI = 0; val = SBUF; }`。 - 在主循环中判断`val`的值并执行相应操作。
17	AD0804模数转换	ADC、参考电压、时序	读取一个电位器的电压值（0-5V），并通过串口发送到电脑显示。	- 理解ADC0804的工作时序：拉低CS，拉低WR启动转换，查询INTR变低或延时后，拉低RD读取数据。 - 读取到的8位数字量`0-255`对应`0-5V`的电压。
18	DAC0832数模转换	DAC、双缓冲、参考电压	将单片机产生的数字量（如锯齿波数据）转换成模拟电压，用示波器观察。	- 理解DAC0832的三种工作方式，这里使用直通方式最简单。 - 将`P0`口的数据直接送给DAC0832的数据输入端，`WR1`和`XFER`接地，`CS`接地，`ILE`接高电平。 - 循环送入`0-255`的数字量，即可在输出端看到0-Vref的锯齿波电压。
19	DS18B20温度传感器	单总线协议、时序精度	读取DS18B20的温度值，并在数码管上显示。	- 单总线协议是难点：精确实现复位脉冲、写时序（0/1）、读时序。 - 读取64位ROM序列号和暂存器中的温度数据。 - 对读取的温度数据进行处理（包括符号位和温度值转换）。
20	LCD1602字符液晶显示	LCD初始化、指令集、数据写入	在LCD1602屏幕上显示两行固定的字符串。	- 理解LCD1602的4位或8位并行通信方式。 - 严格按照时序进行初始化：设置显示模式、清屏、进入模式设置、开显示等。 - 写入数据时，`RS=1, RW=0`；写入指令时，`RS=0, RW=0`。

第二部分：核心外设篇 (21-50例)

这个阶段深入掌握单片机内部和外部常用模块,如I2C、SPI、EEPROM、实时时钟等。

序号	实例名称	核心知识点	实例说明	代码解析
21	I2C协议读写AT24C02	I2C协议、模拟时序	使用软件模拟I2C时序，读写EEPROM芯片AT24C02中的数据。	- I2C是两线制（SDA, SCL）。 - 需要模拟：起始信号、停止信号、应答信号、发送字节、接收字节。 - AT24C02的器件地址是`0xA0`（写）和`0xA1`（读）。
22	SPI协议驱动AD转换器	SPI协议、模拟时序	使用软件模拟SPI时序，驱动一个SPI接口的ADC（如MCP3008）读取电压。	- SPI是四线制（MOSI, MISO, SCLK, CS）。 - 模拟：拉低CS -> 移出控制字节（通道选择） -> 移入10位数据 -> 拉高CS。
23	DS1302实时时钟	三线制串行通信、时钟芯片	读取DS1302芯片记录的年、月、日、时、分、秒，并在LCD1602上显示。	- DS1302使用`I/O`, `SCLK`, `CE`三根线。 - 需要严格模拟其读写时序，包括命令字节（地址+读写位）。 - 注意BCD码和十进制数的转换。
24	红外遥控解码	NEC协议、外部中断	解码常见的红外遥控器按键，并在数码管上显示对应的键值。	- 使用外部中断引脚接收红外信号。 - NEC协议有引导码、地址码、地址反码、命令码、命令反码和结束码。 - 在中断服务函数中，通过测量高电平持续时间来判断是'0'还是'1'。
25	舵机控制	PWM信号、角度控制	控制一个舵机旋转到指定的角度（如0度、90度、180度）。	- 舵机需要周期为20ms（50Hz）的PWM信号。 - 脉冲宽度（高电平时间）决定了舵机的角度：0.5ms对应0度，1.5ms对应90度，2.5ms对应180度。 - 可以使用定时器中断来精确生成这个PWM信号。
26	超声波测距	TRIG/TIOE时序、定时器	使用HC-SR04超声波模块测量与前方障碍物的距离，并在LCD上显示。	- `TRIG`引脚发送一个10us的高电平触发测距。 - 模块自动发送8个40kHz的方波，并等待回波。 - `ECHO`引脚变为高电平开始计时，变为低电平停止计时。 - 距离 = (高电平时间 * 声速) / 2。
27	矩阵键盘扫描	行列扫描、编码	读取4x4矩阵键盘的按键值，并在数码管上显示。	- 行输出低电平，列输入高电平，逐行扫描。 - 如果某列读到低电平，则说明该行该列的按键被按下。 - 可以用编码法或计数法来确定是哪个键。
28	EEPROM数据掉电保存	AT24C02、数据存储	将一个变量的值（如计数值）存入AT24C02，断电后重新上电，读取并显示该值。	- 在程序初始化时，先从AT24C02读取数据到变量。 - 在变量值改变时，及时将新值写回AT24C02。 - 实现数据的掉电不丢失功能。
29	DS18B20多点测温	ROM匹配、单总线	在总线上挂载多个DS18B20，分别读取它们的温度。	- 先发送跳过ROM命令，然后启动所有DS18B20进行温度转换。 - 再次发送跳过ROM命令，然后读取温度，此时读取的是所有器件的平均值（错误做法）。 - 正确做法：先发送复位脉冲，然后逐个读取每个DS18B20的64位ROM序列号，对目标器件进行“匹配ROM”操作，再进行单点测温。
30	DAC0832输出正弦波	查表法、数模转换	在DAC0832的输出端产生一个平滑的正弦波。	- 在程序中建立一个正弦函数值的查找表（一个0-255的数组）。 - 使用定时器中断，每隔一段时间从表中取出一个值送给DAC0832。 - 中断频率越高，正弦波频率越高，波形越平滑。
...	...	...	...	...

第三部分：综合应用篇 (51-100例)

这个阶段将多个知识点融合,完成复杂的功能，是向项目开发过渡的关键。

序号	实例名称	核心知识点	实例说明	代码解析
31	智能温控系统	DS18B20、继电器、PID算法	实时监测环境温度，当温度低于设定值时，通过继电器启动加热器。	- DS18B20负责测温。 - 继电器负责控制加热器（如电热丝）。 - 可以加入简单的阈值控制或更高级的PID算法来控制加热功率，使温度稳定在设定值。
32	电子密码锁	矩阵键盘、LCD1602、EEPROM	通过键盘输入密码，正确则开锁（点亮LED），错误则报警（蜂鸣器响），密码可修改并保存在EEPROM中。	- 矩阵键盘输入密码，LCD显示提示信息（如“请输入密码”）。 - 将输入的密码与存储在EEPROM中的正确密码进行比较。 - 实现密码修改功能，修改后存入EEPROM。
33	多功能电子钟	DS1302、矩阵键盘、LCD1602	具备时间显示、时间校准、闹钟设置功能的电子钟。	- DS1302提供精确时间。 - 矩阵键盘用于切换模式（正常/设置/闹钟）和调整数值。 - LCD1602显示当前时间、设置界面和闹钟时间。 - 到达闹钟时间，蜂鸣器响起。
34	超声波测距避小车	超声波模块、电机驱动、逻辑判断	制作一个能自动避开障碍物的小车，当超声波测距小于阈值时，小车后退并转向。	- 超声波模块作为“眼睛”。 - L298N或类似电机驱动模块控制两个直流电机。 - 主循环中不断测距，根据距离值决定前进、后退或转向的逻辑。
35	简易示波器	ADC、定时器、LCD显示	利用ADC和定时器，采集一个模拟信号的电压值，并在LCD1602上绘制出其波形。	- 定时器以固定频率触发ADC转换。 - 将ADC转换得到的数据点存储在一个数组中。 - 在LCD上，根据数组中的值计算出每个点在屏幕上的Y坐标，并画点或连线。
36	MP3播放器（模拟）	VS1053模块、SPI、FAT32文件系统	通过SPI接口控制VS1053解码芯片，从SD卡中读取MP3文件并进行播放。	- 高级项目，需要掌握SPI协议、FAT32文件系统解析。 - 初始化VS1053芯片，设置其工作模式。 - 读取SD卡中的MP3文件数据，通过SPI接口将数据流发送给VS1053进行解码和播放。
37	无线数传（NRF24L01）	SPI、无线通信	两块单片机通过NRF24L01模块进行无线通信，一块发送数据，另一块接收并显示在LCD上。	- SPI接口配置NRF24L01的工作频道、地址、速率等。 - 发送端：将要发送的数据打包，通过SPI写入NRF24L01的TX FIFO，然后发送。 - 接收端：不断检查RX FIFO是否有数据，有则读出并处理。
38	WiFi模块（ESP8266）控制	UART、AT指令	通过单片机向ESP8266发送AT指令，使其连接WiFi，并将传感器数据（如温度）上传到云平台。	- 单片机通过UART与ESP8266通信。 - 学习常用的AT指令：`AT+RST`, `AT+CWMODE`, `AT+CWJAP`, `AT+CIPMUX`, `AT+CIPSTART`, `AT+CIPSEND`等。 - 将传感器数据封装成HTTP或TCP数据包发送。
39	OLED屏显示图形	I2C、OLED驱动、显存	在0.96寸的OLED屏幕上绘制点、线、矩形、图片等。	- OLED通常使用I2C接口，驱动芯片为SSD1306。 - 核心是操作一个显存数组（如128x64=1024字节），每个bit对应一个像素点。 - 先在显存中修改数据，然后将整个显存一次性写入OLED驱动芯片。
40	PID电机调速	PWM、编码器、PID算法	使用PID算法控制直流电机的转速，使其稳定在设定值。	- 编码器（霍尔或光电）用于测量电机的实际转速。 - PWM信号控制电机的平均电压，从而控制转速。 - PID算法根据设定转速和实际转速的差值，计算出合适的PWM占空比，进行闭环控制。
...	...	...	...	...

学习建议与资源

官方文档：这是最权威的资料！ 一定要仔细阅读您所用单片机（如STC89C52、STM32F103）的数据手册（Datasheet）和参考手册（Reference Manual），里面包含了所有寄存器的详细说明和时序图。
开发板原理图：理解开发板上各个外设（LED、按键、数码管、串口等）是如何连接到单片机的引脚上的，这是硬件连接的基础。
善用调试工具：学习使用Keil C51或STM32CubeIDE等IDE的软件仿真和硬件调试功能（如单步执行、设置断点、查看变量），这能极大地提高学习效率。
从模仿到创造：先完全理解并实现上述实例，然后尝试修改它们（比如改变流水灯的速度、修改按键的功能），最后尝试自己设计一个小项目（如一个环境监测仪、一个智能台灯）。

希望这份精心整理的资源能对您的单片机C语言实训之路有所帮助！祝您学习愉快，早日成为单片机高手！
