《51单片机C语言应用开发技术大全》

前言

51单片机(以Intel 8051为核心架构)是嵌入式系统领域的“常青树”,其结构简单、稳定可靠、资料丰富、价格低廉,至今仍是电子爱好者和工程师入门、学习和产品开发的首选平台,C语言因其可读性强、可移植性高、开发效率快,已成为51单片机开发的主流语言。

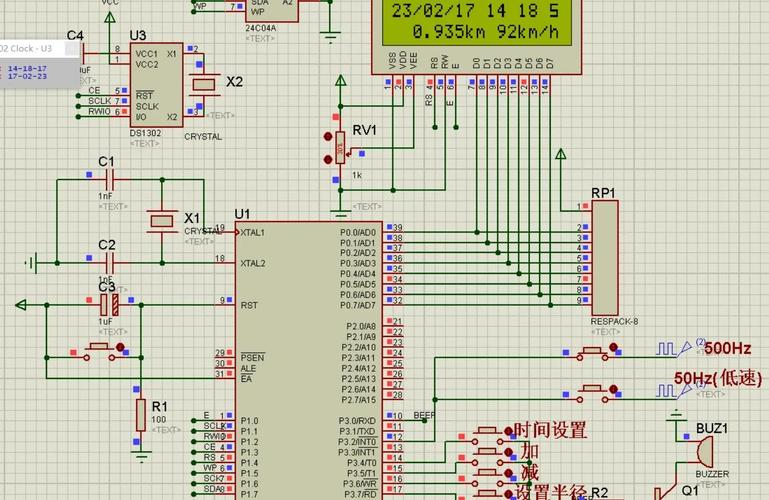

51单片机c语言应用开发技术大全
(图片来源网络,侵删)

本“大全”旨在提供一个全面、系统、深入的学习和实践指南,帮助您从零开始,逐步掌握51单片机C语言开发的全套技术。


第一部分:基础篇 —— 硬件与C语言入门

第一章:51单片机硬件基础

  1. 什么是单片机?

    • 定义:将CPU、RAM、ROM、I/O口、定时器/计数器、中断系统等集成在一块芯片上的微型计算机。
    • 51单片机的核心地位及其广泛应用领域(如工业控制、家电、智能仪表等)。
  2. 51单片机核心架构

    • 中央处理器:8位字长,包含运算器和控制器。
    • 存储器结构
      • 程序存储器:4KB ROM (8051) / 8KB ROM (8052),用于存放程序代码和常数,地址空间 0000H - 0FFFH
      • 数据存储器
        • 内部RAM:128字节 (8051) / 256字节 (8052),分为低128字节(用户RAM区)和高128字节(特殊功能寄存器SFR区)。
        • 外部RAM:可扩展至64KB。
    • I/O端口:4个8位双向I/O口(P0, P1, P2, P3)。
      • P0口为开漏输出,需外接上拉电阻,常作为数据/地址总线。
      • P1口为准双向口,内部有上拉电阻。
      • P2口常作为地址总线高8位。
      • P3口为多功能口,第二功能用于串口、中断、定时器等。
    • 定时器/计数器:2个 (8051) / 3个 (8052) 16位定时器/计数器(Timer 0, Timer 1, Timer 2)。
    • 中断系统:5个中断源(2个外部中断INT0, INT1;2个定时器中断TF0, TF1;1个串口中断RI/TI)。
  3. 最小系统电路

    51单片机c语言应用开发技术大全
    (图片来源网络,侵删)
    • 电源电路:VCC (+5V) 和 GND。
    • 时钟电路:石英晶体和电容,为单片机提供时钟脉冲。
    • 复位电路:上电自动复位和手动按键复位,确保单片机从初始状态开始工作。

第二章:开发环境搭建

  1. 硬件工具

    • 单片机下载器/仿真器:STC-ISP、CH340G(USB转TTL)、Keil ULINK等。
    • 实验板/开发板:带有LED、按键、数码管、蜂鸣器、传感器等外设的板子,方便实践。
    • 基本工具:万用表、示波器、电烙铁、杜邦线等。
  2. 软件工具

    • 集成开发环境
      • Keil C51:最经典、最主流的开发工具,集编辑、编译、仿真于一体。
      • SDCC:开源的51 C语言编译器。
    • 烧录软件
      • STC-ISP:用于烧录STC系列单片机,功能强大。
      • ProGISP:用于烧录Atmel等品牌的单片机。
    • 串口调试助手:用于与单片机进行串口通信,调试数据。

第三章:C语言基础与51扩展

  1. C语言核心语法回顾

    • 数据类型:char, int, long, float, double, void 及其修饰符 (unsigned, signed)。
    • 变量与常量:定义、声明、作用域、生命周期。
    • 运算符:算术、关系、逻辑、位、赋值、逗号、条件运算符。
    • 流程控制:if-else, switch-case, for, while, do-while, break, continue, goto
    • 函数:定义、声明、参数传递(值传递)、递归。
    • 数组与指针:一维/二维数组、指针的定义与使用、指针与数组的关系、& (取地址) 和 (取值) 运算符。
    • 结构体、联合体、枚举:struct, union, enum
    • 预处理指令:#include, #define, #ifdef, #ifndef
  2. 51单片机C语言扩展

    • 关键字与数据类型
      • sfr, sbit, SFR:用于直接访问特殊功能寄存器。
      • unsigned char:最常用的数据类型,用于I/O操作、状态标志等。
      • bit:C51扩展的关键字,用于定义位变量,存储在可位寻址的RAM区。
    • 访问SFR(特殊功能寄存器)
      • **方法一:使用头文件 <reg51.h><reg52.h>,直接使用寄存器名(如 P0, TMOD, SCON)。
      • 使用 sfr 关键字手动定义。
        sfr P0 = 0x80;    // 定义P0口地址为0x80
        sfr TMOD = 0x89;  // 定义TMOD地址为0x89
      • 使用 sbit 定义SFR中的特定位。
        sbit LED = P1^0;   // 定义P1.0口为LED
        sbit EA = IE^7;    // 定义中断允许寄存器的最高位

第二部分:核心篇 —— 内部资源编程

第四章:GPIO输入输出控制

  1. GPIO工作原理

    • 准双向口与开漏口的区别与使用场景。
    • P0口外接上拉电阻的必要性。
  2. C语言编程实践

    • 点亮一个LED(输出)

      #include <reg52.h>
      sbit LED = P1^0; // 定义P1.0连接的LED
      void main() {
          while(1) {
              LED = 0;    // LED点亮(低电平点亮)
              Delay_ms(500); // 延时500ms
              LED = 1;    // LED熄灭
              Delay_ms(500);
          }
      }
    • 检测按键状态(输入)

      sbit KEY = P3^2; // 定义P3.2连接的按键
      void main() {
          while(1) {
              if(KEY == 0) { // 检测按键是否按下(低电平有效)
                  // 按键按下后的操作
                  Delay_ms(10); // 消抖
                  while(KEY == 0); // 等待按键释放
              }
          }
      }

第五章:中断系统

  1. 中断概念

    • 什么是中断?CPU暂停当前任务,转而去处理更紧急的事件,处理完毕后返回原处继续执行。
    • 中断的优点:提高CPU效率、实时性强。
  2. 51中断源

    • 外部中断0:INT0,P3.2,由TCON的IT0和IE0控制。
    • 外部中断1:INT1,P3.3,由TCON的IT1和IE1控制。
    • 定时器0中断:TF0,P3.4。
    • 定时器1中断:TF1,P3.5。
    • 串口中断:RI/TI,P3.0/3.1。
  3. 中断控制寄存器

    • 中断允许寄存器IE,控制总中断和各分中断的开关。
    • 中断优先级寄存器IP,设置中断的优先级。
    • 定时器控制寄存器TCON,包含外部中断和定时器的标志位和触发方式控制。
  4. C语言编程实践(外部中断0为例)

    #include <reg52.h>
    sbit LED = P1^0;
    sbit INT0_KEY = P3^2;
    // 外部中断0的中断服务函数
    void Ext_Int0() interrupt 0 {
        LED = ~LED; // 每次中断,LED状态翻转
    }
    void main() {
        EA = 1;    // 开启总中断
        EX0 = 1;   // 开启外部中断0
        IT0 = 1;   // 设置外部中断0为下降沿触发
        while(1);  // 主循环可以执行其他任务或保持空转
    }

第六章:定时器/计数器

  1. 工作模式

    • 模式0:13位定时器/计数器。
    • 模式1:16位定时器/计数器(最常用)。
    • 模式2:8位自动重装定时器/计数器(用于波特率发生器)。
    • 模式3:仅对Timer0有效,分为两个8位计数器。
  2. 寄存器配置

    • 工作模式寄存器TMOD,设置定时器的工作模式和计数源。
    • 定时器控制寄存器TCON,启动/停止定时器,并溢出标志。
  3. C语言编程实践(定时器0,模式1,1ms定时)

    #include <reg52.h>
    unsigned int count = 0;
    // 定时器0的中断服务函数
    void Timer0_ISR() interrupt 1 {
        TH0 = (65536 - 921) / 256; // 重装初值,1ms定时 (假设晶振为11.0592MHz)
        TL0 = (65536 - 921) % 256;
        count++;
        if(count == 1000) {
            count = 0;
            P1 = ~P1; // 每秒翻转一次P1口
        }
    }
    void main() {
        TMOD = 0x01; // 设置定时器0为模式1
        TH0 = (65536 - 921) / 256;
        TL0 = (65536 - 921) % 256;
        EA = 1;      // 开总中断
        ET0 = 1;     // 开定时器0中断
        TR0 = 1;     // 启动定时器0
        while(1);    // 主循环等待中断
    }

第七章:串口通信

  1. 串口通信基础

    • UART:通用异步收发器。
    • 通信参数:波特率、数据位、停止位、校验位。
    • 工作方式:方式0(同步移位寄存器)、方式1(8位UART)、方式2(9位UART)、方式3(9位UART,可变波特率)。
  2. 寄存器配置

    • 串口控制寄存器SCON,设置工作方式、接收/发送状态。
    • 电源控制寄存器PCON,包含波特率倍增位SMOD
  3. 波特率计算

    波特率与定时器1的关系,常用波特率(9600, 19200)的定时器初值计算。

  4. C语言编程实践(串口发送字符串)

    #include <reg52.h>
    #include <stdio.h> // 需要包含stdio.h才能使用printf
    // 重定向printf到串口
    char putchar(char c) {
        SBUF = c; // 写入SBUF,启动发送
        while(!TI); // 等待发送完成
        TI = 0;     // 清除发送中断标志
        return c;
    }
    void main() {
        SCON = 0x50; // 设置串口为方式1,允许接收
        TMOD = 0x20; // 设置定时器1为模式2
        TH1 = 0xFD;  // 设置波特率为9600 (11.0592MHz)
        TL1 = 0xFD;
        TR1 = 1;     // 启动定时器1
        EA = 1;      // 开总中断
        ES = 1;      // 开串口中断
        printf("Hello, 51!\r\n"); // 通过串口发送字符串
        while(1);
    }

第三部分:进阶篇 —— 外设驱动与系统设计

第八章:常用外设驱动

  1. 数码管显示

    • 原理:分段式显示,共阴极和共阳极的区别。
    • 驱动方式:静态显示(占用I/O多,亮度高)和动态扫描(占用I/O少,需刷新)。
    • 编程实践:实现一个0-9的循环计数器。
  2. LCD1602液晶屏

    • 原理:字符型液晶,可显示2行,每行16个字符。
    • 接口:4位或8位并行接口。
    • 编程实践:在屏幕上显示一行自定义字符串。
  3. A/D与D/A转换

    • A/D转换(ADC0808/0809):将模拟信号转换为数字信号。

      编程实践:读取一个电位器的电压值,并通过串口发送。

    • D/A转换(DAC0832):将数字信号转换为模拟信号。

      编程实践:产生一个三角波或正弦波。

  4. 传感器应用

    • 温湿度传感器(DHT11/DHT22):单总线协议。
    • 红外避障传感器:数字量输出。
    • 超声波测距模块(HC-SR04):Trig/Triangulation测距法。

第九章:实时操作系统基础

  1. 为什么需要RTOS?

    对于复杂项目,需要同时处理多个任务(如按键检测、数据显示、数据通信),裸机程序难以管理。

  2. RTOS核心概念

    • 任务:一个独立的、无限循环的程序。
    • 调度器:决定哪个任务在何时获得CPU使用权。
    • 任务状态:运行、就绪、挂起(阻塞)。
    • 同步与通信:信号量、消息队列、事件标志组。
  3. 常用51RTOS

    • RT-Thread:功能强大,支持多任务、文件系统、TCP/IP等,有51版本。
    • uC/OS-II:经典、开源、稳定,有针对51的移植版本。

第十章:低功耗设计

  1. 51低功耗模式

    • 空闲模式:CPU停止,外设(定时器、串口等)继续工作。
    • 掉电模式:CPU和外设都停止,仅RAM被保留。
  2. 降低功耗的策略

    • 合理选择工作模式。
    • 降低系统时钟频率。
    • 在不使用时关闭外设电源。
    • 使用低功耗器件。

第四部分:实战篇 —— 项目与经验

第十一章:综合项目实例

  1. 电子时钟

    • 功能:使用DS1302实时时钟芯片,在LCD1602上显示年、月、日、时、分、秒。
    • 技术点:I2C/SPI协议(DS1302使用类似三线协议)、LCD驱动、定时器中断。
  2. 温湿度监测系统

    • 功能:使用DHT11采集温湿度,通过LCD1602显示,并通过串口上传到电脑。
    • 技术点:单总线协议、传感器驱动、串口通信。
  3. 多功能遥控小车

    • 功能:通过蓝牙/WiFi/红外接收模块接收控制指令,控制小车前进、后退、转向。
    • 技术点:电机驱动(L298N)、无线通信、PWM调速(通过定时器模拟)。

第十二章:开发技巧与调试

  1. 模块化编程

    • 将不同功能(如延时、LCD、串口)封装成独立的.c.h文件,提高代码可读性和复用性。
  2. 调试方法

    • 软件仿真:在Keil中单步、断点运行,观察变量和寄存器值。
    • 硬件调试:使用万用表测量电压、用示波器观察波形、串口打印调试信息。
    • LED指示灯:最简单有效的调试手段,用于程序流程跟踪和状态指示。
  3. 常见问题与解决方案

    • 程序跑飞:检查复位电路、看门狗电路、中断是否正确配置。
    • I/O口操作无效:检查SFR定义、上拉电阻、引脚是否被其他功能占用。
    • 定时不准:检查晶振频率、定时器初值计算、中断服务函数执行时间。

第五部分:附录

  • 附录A:51单片机指令集速查表
  • 附录B:常用SFR功能表
  • 附录C:Keil C51常用库函数
  • 附录D:常用电子元器件资料
  • 附录E:推荐学习资源(书籍、网站、论坛)

51单片机C语言开发是一个理论与实践紧密结合的过程,本“大全”为您勾勒出了一条清晰的学习路径,请务必遵循 “理论 -> 编程 -> 仿真 -> 硬件 -> 调试” 的循环模式,亲手实践每一个章节的例子,并逐步挑战更复杂的项目,坚持下去,您将不仅能掌握51单片机技术,更能建立起扎实的嵌入式系统开发思维,祝您学习愉快,早日成为嵌入式开发高手!
