第一部分：基础概念

在写代码之前,我们必须先理解步进电机的工作原理。

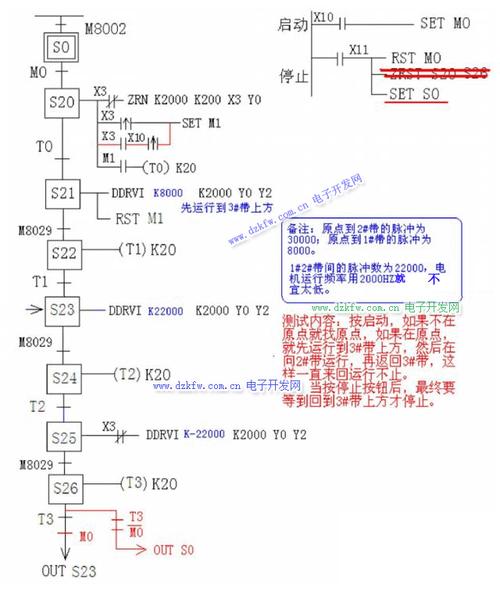

步进电机c语言程序设计
（图片来源网络，侵删）

什么是步进电机？

步进电机是一种将电脉冲信号转换为角位移或线位移的电机,它接收一个脉冲信号，就转动一个固定的角度（称为“步距角”），通过控制脉冲的数量、频率和方向，就可以精确地控制电机的转动角度、速度和转向。

主要类型

最常见的步进电机类型是 四相（4-phase）步进电机，其内部有4个独立的绕组，根据线圈排列方式，又分为：

  • 双极性：每个绕组有两个线圈头，需要H桥电路来控制电流方向，能提供更大的扭矩。
  • 单极性：每个绕组有一个中心抽头，驱动电路相对简单，但扭矩较小。

本教程将以最常见的 单极性四相步进电机 为例，因为它驱动电路简单，非常适合初学者。

工作模式：励磁方式

为了使电机平稳转动,我们需要按特定顺序给绕组通电，主要有三种励磁方式：

步进电机c语言程序设计
（图片来源网络，侵删）
  • 单相励磁：任何时刻只有一个绕组通电，简单、功耗低，但扭矩波动大。
  • 双相励磁：任何时刻有两个绕组通电，扭矩更大，运行更平稳，是应用最广泛的方式。
  • 半步励磁：结合了单相和双相，步进角度减半，精度更高，运行更平滑。

驱动方式：不能直接用单片机IO口驱动！

步进电机的绕组需要较大的电流（通常几百毫安），而单片机的IO口只能提供几毫安的电流，绝对不能直接驱动，必须使用 驱动芯片，如 ULN2003（用于单极性电机）或 A4988 / DRV8825（用于双极性电机）。

ULN2003驱动板 是最常见、最简单的选择，它集成了7个达林顿管，可以直接接收单片机的TTL/CMOS电平信号，并提供足够的电流驱动电机。

第二部分：硬件准备

  1. 主控制器：Arduino UNO / STM32 / 51单片机 / 树莓派等，本教程以 Arduino 为例，因为它非常易于上手，但其C语言代码逻辑可以轻松移植到其他平台。
  2. 步进电机：一个典型的28BYJ-48型5线四相步进电机（通常配有ULN2003驱动板）。
  3. 连接线：杜邦线若干。

接线方式 (以Arduino和ULN2003为例):

  • Arduino的 Pin 8 -> ULN2003 IN1
  • Arduino的 Pin 9 -> ULN2003 IN2
  • Arduino的 Pin 10 -> ULN2003 IN3
  • Arduino的 Pin 11 -> ULN2003 IN4
  • Arduino的 5V 和 GND -> ULN2003的 VCC 和 GND

第三部分：C语言程序设计 (Arduino IDE)

我们将分步实现程序：定义引脚、定义步进序列、编写核心控制函数、编写主循环。

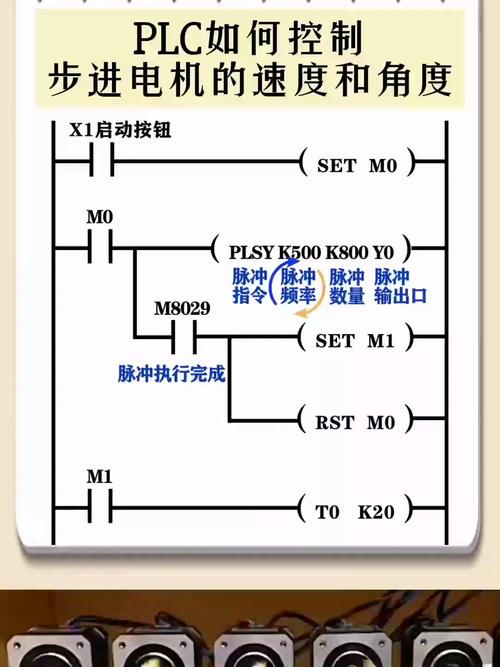

步进电机c语言程序设计
（图片来源网络，侵删）

步骤1：定义引脚和步进序列

对于 双相励磁 模式，通电顺序是：A+B+ -> B+ -> B+C+ -> C+ -> C+D+ -> D+ -> D+A+ -> A+，然后反向。

我们可以用一个二维数组来表示这个序列,数组的每一行代表一个步骤，每一列代表一个绕组（IN1, IN2, IN3, IN4）的状态（1为高电平，0为低电平）。

// 定义连接到ULN2003驱动板的Arduino引脚
#define IN1 8
#define IN2 9
#define IN3 10
#define IN4 11
// 定义步进序列（双相励磁模式）
// 每一行代表一个步骤，每一列对应IN1, IN2, IN3, IN4
const int stepSequence[8][4] = {
  {1, 1, 0, 0}, // 1. A+B+
  {0, 1, 0, 0}, // 2. B+
  {0, 1, 1, 0}, // 3. B+C+
  {0, 0, 1, 0}, // 4. C+
  {0, 0, 1, 1}, // 5. C+D+
  {0, 0, 0, 1}, // 6. D+
  {1, 0, 0, 1}, // 7. D+A+
  {1, 0, 0, 0}  // 8. A+
};

步骤2：编写核心控制函数

我们需要一个函数来执行一步,一个函数来控制转动指定步数。

stepOne() 函数：执行单步 这个函数会根据当前的步骤索引，从 stepSequence 数组中读取状态，并设置到对应的IO口上。

// 当前步骤的索引
int currentStep = 0;
// 执行单步
void stepOne() {
  // 从序列中获取当前步骤的4个状态值
  int state1 = stepSequence[currentStep][0];
  int state2 = stepSequence[currentStep][1];
  int state3 = stepSequence[currentStep][2];
  int state4 = stepSequence[currentStep][3];
  // 将状态写入IO口
  digitalWrite(IN1, state1);
  digitalWrite(IN2, state2);
  digitalWrite(IN3, state3);
  digitalWrite(IN4, state4);
  // 更新步骤索引，循环0-7
  currentStep++;
  if (currentStep >= 8) {
    currentStep = 0;
  }
}

rotateSteps() 函数：转动指定步数 这个函数通过循环调用 stepOne() 来实现转动，并加入了延时来控制速度。

// 转动指定步数
// steps: 要转动的步数（正数表示正转，负数表示反转）
// delayTime: 步与步之间的延时（毫秒），延时越长，速度越慢
void rotateSteps(int steps, int delayTime) {
  int direction = (steps > 0) ? 1 : -1;
  steps = abs(steps);
  for (int i = 0; i < steps; i++) {
    if (direction == 1) {
      // 正转
      stepOne();
    } else {
      // 反转：反向遍历序列
      currentStep--;
      if (currentStep < 0) {
        currentStep = 7;
      }
      // 直接根据currentStep设置IO口
      digitalWrite(IN1, stepSequence[currentStep][0]);
      digitalWrite(IN2, stepSequence[currentStep][1]);
      digitalWrite(IN3, stepSequence[currentStep][2]);
      digitalWrite(IN4, stepSequence[currentStep][3]);
    }
    delay(delayTime); // 控制速度
  }
}

步骤3：编写 setup() 和 loop() 函数

setup()：初始化，设置引脚为输出模式。

loop()：主循环，调用控制函数来演示电机的各种运动。

void setup() {
  // 初始化所有控制引脚为输出模式
  pinMode(IN1, OUTPUT);
  pinMode(IN2, OUTPUT);
  pinMode(IN3, OUTPUT);
  pinMode(IN4, OUTPUT);
  // 初始状态下，所有绕组断电（可选，但更安全）
  digitalWrite(IN1, LOW);
  digitalWrite(IN2, LOW);
  digitalWrite(IN3, LOW);
  digitalWrite(IN4, LOW);
  Serial.begin(9600); // 初始化串口，用于调试
  Serial.println("Stepper Motor Control Program Started.");
}
void loop() {
  Serial.println("Rotating 200 steps forward slowly...");
  rotateSteps(200, 10); // 正转200步，延时10ms/步
  delay(1000); // 停止1秒
  Serial.println("Rotating 200 steps backward quickly...");
  rotateSteps(-200, 5); // 反转200步，延时5ms/步
  delay(1000); // 停止1秒
  Serial.println("Rotating one full revolution (64 steps)...");
  // 28BYJ-48电机一圈是64步（按半步模式是4096步，但我们用双相励磁模式，64*64=4096）
  rotateSteps(64, 8);
  delay(1000);
}

第四部分：完整代码与解析

将以上所有代码片段组合在一起,就是完整的程序。

/*
 * 步进电机控制程序 (基于Arduino)
 * 硬件: 28BYJ-48步进电机 + ULN2003驱动板
 * 连接: Arduino Pin 8 -> IN1, 9 -> IN2, 10 -> IN3, 11 -> IN4
 * 功能: 演示电机正转、反转和整圈转动
 */
// --- 1. 定义引脚 ---
#define IN1 8
#define IN2 9
#define IN3 10
#define IN4 11
// --- 2. 定义步进序列 (双相励磁模式) ---
const int stepSequence[8][4] = {
  {1, 1, 0, 0}, // 1. A+B+
  {0, 1, 0, 0}, // 2. B+
  {0, 1, 1, 0}, // 3. B+C+
  {0, 0, 1, 0}, // 4. C+
  {0, 0, 1, 1}, // 5. C+D+
  {0, 0, 0, 1}, // 6. D+
  {1, 0, 0, 1}, // 7. D+A+
  {1, 0, 0, 0}  // 8. A+
};
// --- 3. 全局变量 ---
int currentStep = 0; // 当前步骤的索引
// --- 4. 核心控制函数 ---
/**
 * @brief 执行单步转动（正转方向）
 */
void stepOne() {
  // 从序列中获取当前步骤的4个状态值
  int state1 = stepSequence[currentStep][0];
  int state2 = stepSequence[currentStep][1];
  int state3 = stepSequence[currentStep][2];
  int state4 = stepSequence[currentStep][3];
  // 将状态写入IO口
  digitalWrite(IN1, state1);
  digitalWrite(IN2, state2);
  digitalWrite(IN3, state3);
  digitalWrite(IN4, state4);
  // 更新步骤索引，循环0-7
  currentStep++;
  if (currentStep >= 8) {
    currentStep = 0;
  }
}
/**
 * @brief 控制电机转动指定步数
 * @param steps 要转动的步数（正数表示正转，负数表示反转）
 * @param delayTime 步与步之间的延时（毫秒），延时越长，速度越慢
 */
void rotateSteps(int steps, int delayTime) {
  int direction = (steps > 0) ? 1 : -1;
  steps = abs(steps);
  for (int i = 0; i < steps; i++) {
    if (direction == 1) {
      // 正转
      stepOne();
    } else {
      // 反转：反向遍历序列
      currentStep--;
      if (currentStep < 0) {
        currentStep = 7;
      }
      // 直接根据currentStep设置IO口
      digitalWrite(IN1, stepSequence[currentStep][0]);
      digitalWrite(IN2, stepSequence[currentStep][1]);
      digitalWrite(IN3, stepSequence[currentStep][2]);
      digitalWrite(IN4, stepSequence[currentStep][3]);
    }
    delay(delayTime); // 控制速度
  }
}
// --- 5. Arduino标准函数 ---
void setup() {
  // 初始化所有控制引脚为输出模式
  pinMode(IN1, OUTPUT);
  pinMode(IN2, OUTPUT);
  pinMode(IN3, OUTPUT);
  pinMode(IN4, OUTPUT);
  // 初始状态下，所有绕组断电（可选，但更安全）
  digitalWrite(IN1, LOW);
  digitalWrite(IN2, LOW);
  digitalWrite(IN3, LOW);
  digitalWrite(IN4, LOW);
  Serial.begin(9600); // 初始化串口，用于调试
  Serial.println("Stepper Motor Control Program Started.");
}
void loop() {
  Serial.println("Rotating 200 steps forward slowly...");
  rotateSteps(200, 10); // 正转200步，延时10ms/步
  delay(1000); // 停止1秒
  Serial.println("Rotating 200 steps backward quickly...");
  rotateSteps(-200, 5); // 反转200步，延时5ms/步
  delay(1000); // 停止1秒
  Serial.println("Rotating one full revolution (64 steps)...");
  rotateSteps(64, 8);
  delay(1000);
}

第五部分：进阶技巧与注意事项

  1. 精确控制速度（非阻塞式） delay() 函数会阻塞程序，在 delay 期间，单片机什么都做不了，对于更复杂的应用（如同时读取传感器），我们需要非阻塞式控制。 方法：使用 millis() 函数记录时间，在 loop() 中通过判断时间差来决定是否执行下一步。

    unsigned long previousMillis = 0;
const long interval = 10; // 步进间隔，单位毫秒
void loop() {
  unsigned long currentMillis = millis();
  if (currentMillis - previousMillis >= interval) {
    previousMillis = currentMillis;
    stepOne(); // 每隔interval毫秒执行一步
  }
  // 在这里可以添加其他非阻塞代码，例如读取按键等
}

  2. 精确控制角度 要知道你的步进电机的 步距角，28BYJ-48的步距角是 625°（按半步模式），这意味着它每走一步转 625°。 如果你想转动90度，需要的步数 = 90° / 5.625° = 16 步（半步模式）或 90° / (5.625° * 2) = 8 步（双相模式）。

  3. 避免共振区 步进电机在某些特定的速度区间会发生共振，导致噪音和失步，可以通过改变速度曲线（如加减速）来平滑地通过这些区域，这通常需要更复杂的算法，如梯形速度曲线或S形曲线。

  4. 失步问题 如果负载过大或速度过快，电机可能会“失步”，即没有按照指令转动正确的步数，确保电源能提供足够的电流，并合理设置速度。

  5. 代码移植 如果你想将这个程序移植到STM32或51单片机，核心逻辑（stepSequence数组和stepOne函数的逻辑）是完全一样的，唯一需要改变的是 pinMode, digitalWrite, delay 等底层硬件操作函数，需要替换为你所用平台对应的库函数或寄存器操作代码。

希望这份详细的指南能帮助你掌握步进电机的C语言程序设计！
