核心概念:嵌入式C与标准C的区别

在写代码之前,必须理解几个关键概念:

求嵌入式系统c语言程序
(图片来源网络,侵删)
特性 嵌入式C 标准 (PC) C
运行环境 没有操作系统或运行在实时操作系统上 运行在通用操作系统上
硬件交互 必须通过寄存器操作、内存映射、驱动程序直接访问硬件 通过操作系统API间接访问硬件
入口点 没有标准的 main() 函数,入口由启动代码决定(如 Reset_Handler 必须有 int main() 函数
库依赖 通常使用轻量级的、硬件无关的C库(如 newlib) 使用功能丰富的标准C库
资源限制 内存、ROM、CPU性能、功耗都极其受限 资源相对充足
调试方式 通常通过JTAG/SWD调试器进行在线调试 主要通过软件调试器

嵌入式C程序的基本结构

一个典型的嵌入式C程序结构如下:

project/
├── startup/          // 启动代码
│   └── startup_<mcu>.s
├── system/           // 系统初始化代码
│   └── system_<mcu>.c
├── drivers/          // 硬件抽象层/驱动
│   ├── gpio.c
│   ├── uart.c
│   └── ...
├── application/      // 应用逻辑
│   └── main.c
└── Makefile          // 编译脚本
  • 启动代码: 由汇编语言编写,负责最底层的初始化,如设置堆栈指针、将数据从Flash复制到RAM、中断向量表初始化,并最终跳转到 main 函数。
  • 系统初始化: C语言编写,负责配置系统时钟、使能外设时钟等。
  • 驱动: 封装对具体硬件(如GPIO、UART、I2C)的操作,提供简单的API函数。
  • 应用逻辑: 实现具体功能的代码,调用驱动提供的API。

经典案例:嵌入式点灯程序

这是嵌入式世界的 "Hello, World!",我们将以一个常见的ARM Cortex-M微控制器(如STM32)为例。

硬件假设

  • 微控制器: STM32F103C8T6
  • 目标: 点亮连接到 PA5 引脚的LED(这是大多数STM32开发板上板载LED的位置)。

步骤1:寄存器操作(最底层)

直接操作寄存器是理解硬件工作原理的最佳方式。

  1. 使能GPIOA时钟: STM32中,所有外设(包括GPIO)在使用前都需要先开启其对应的时钟,这个控制位在 RCC_APB2ENR 寄存器中。
  2. 配置PA5引脚: 将PA5引脚配置为推挽输出模式,这需要操作 GPIOA_CRL 寄存器。
  3. 输出高/低电平: 通过 GPIOA_BSRR 寄存器来设置或复位PA5引脚,从而控制LED的亮灭。

代码示例 (main.c)

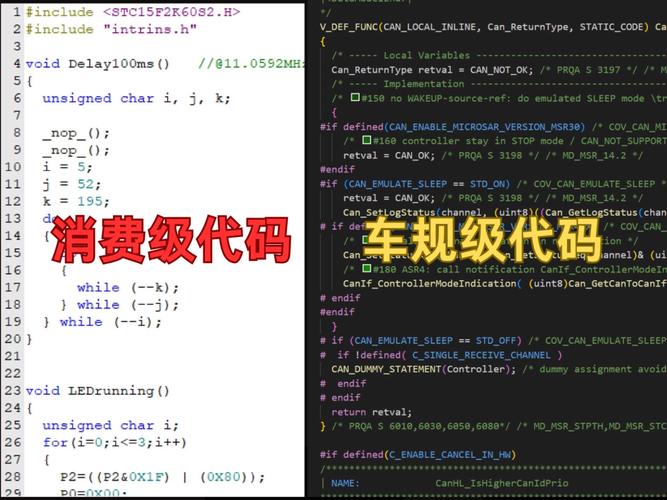

求嵌入式系统c语言程序
(图片来源网络,侵删)
#include <stdint.h> // 为了使用 uint32_t 等类型
// 假设这些寄存器地址是已知的(通常在MCU的数据手册或头文件中定义)
#define RCC_BASE        0x40021000
#define GPIOA_BASE      0x40010800
// RCC_APB2ENR 寄存器偏移
#define RCC_APB2ENR     (*(volatile uint32_t *)(RCC_BASE + 0x18))
// GPIOA 端口配置寄存器 CRL (用于配置低8位引脚)
#define GPIOA_CRL       (*(volatile uint32_t *)(GPIOA_BASE + 0x00))
// GPIOA 端口设置/复位寄存器 BSRR
#define GPIOA_BSRR      (*(volatile uint32_t *)(GPIOA_BASE + 0x10))
// 位定义
#define RCC_IOPAEN      (1 << 2) // GPIOA 使能位
// 引脚位定义
#define PIN5           (5)
void delay(volatile uint32_t count) {
    while(count--);
}
int main(void) {
    // 1. 使能GPIOA的时钟
    RCC_APB2ENR |= RCC_IOPAEN;
    // 2. 配置PA5为推挽输出模式
    // 清除原来的配置位 (CNF5[1:0] 和 MODE5[1:0])
    // 设置为输出模式,最大速度50MHz (MODE5 = 11b)
    // 设置为推挽输出 (CNF5 = 00b)
    // 位 [9:8] 是 MODE5, 位 [11:10] 是 CNF5
    GPIOA_CRL &= ~(0b1111 << (PIN5 * 4)); // 清空PA5的配置
    GPIOA_CRL |= (0b0011 << (PIN5 * 4));  // 设置为推挽输出,50MHz
    // 3. 主循环:点亮LED,熄灭LED,循环
    while (1) {
        // 点亮LED: 设置PA5为高电平
        // BSRR寄存器的高16位用于复位,低16位用于设置
        // 要设置第5位,向低16位的第5位写入1
        GPIOA_BSRR = (1 << PIN5);
        delay(500000);
        // 熄灭LED: 复位PA5为低电平
        // 向高16位的第5位写入1
        GPIOA_BSRR = (1 << (PIN5 + 16));
        delay(500000);
    }
    // main函数永远不会返回
    return 0;
}

代码解释:

  • volatile: 关键字!告诉编译器这个变量可能会被硬件(而不是代码本身)改变,防止编译器优化掉看似“无用”的访问。
  • uint32_t: 确保我们使用32位无符号整数,与寄存器位宽匹配。
  • main(): 这是程序的入口,在启动代码完成所有初始化后,程序会跳转到这里。

进阶案例:使用标准外设库或HAL库

直接操作寄存器虽然高效,但代码可读性差、移植性差,实际开发中,我们通常使用厂商提供的库。

使用STM32标准外设库 的点灯程序

SPL对寄存器进行了封装,提供了更易用的API。

代码示例 (main.c)

求嵌入式系统c语言程序
(图片来源网络,侵删)
#include "stm32f10x.h" // 包含所有STM32F10x的头文件
void delay(volatile uint32_t count);
int main(void) {
    // 1. 初始化GPIOA
    GPIO_InitTypeDef GPIO_InitStructure;
    // 使能GPIOA时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
    // 2. 配置PA5引脚
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;      // 选择引脚5
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; // 设置为推挽输出
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; // 设置速度为50MHz
    GPIO_Init(GPIOA, &GPIO_InitStructure);        // 使用以上配置初始化GPIOA
    // 3. 主循环
    while (1) {
        GPIO_SetBits(GPIOA, GPIO_Pin_5);  // 点亮LED (设置PA5为高电平)
        delay(500000);
        GPIO_ResetBits(GPIOA, GPIO_Pin_5); // 熄灭LED (设置PA5为低电平)
        delay(500000);
    }
}
// 一个简单的延时函数
void delay(volatile uint32_t count) {
    while(count--);
}

代码解释:

  • stm32f10x.h: 包含了所有外设的结构体定义、宏定义和函数原型。
  • GPIO_InitTypeDef: 一个结构体,用于一次性配置GPIO的所有参数(引脚、模式、速度等)。
  • RCC_APB2PeriphClockCmd(): 一个库函数,用于使能指定外设的时钟。
  • GPIO_Init(): 核心函数,用结构体中的配置来初始化GPIO端口。
  • GPIO_SetBits() / GPIO_ResetBits(): 库函数,用于方便地设置或复位引脚。

如何编译和运行嵌入式C程序

在PC上,我们直接用 gcc,在嵌入式系统中,流程要复杂得多:

  1. 安装工具链: 交叉编译器,如 arm-none-eabi-gcc,它能在PC上生成适用于ARM处理器的机器码。
  2. 编写链接脚本: 告诉链接器如何将各个代码段(.text, .data, .bss)放置到MCU的Flash和RAM中。
  3. 编写Makefile: 自动化编译、汇编、链接的全过程。
  4. 编译: 运行 make 命令,生成最终的二进制文件(通常是 .elf.bin 格式)。
  5. 烧录: 使用工具(如 OpenOCD, ST-Link Utility, J-Link)将二进制文件下载到MCU的Flash中。
  6. 调试: 使用JTAG/SWD调试器连接到MCU,设置断点、单步执行、查看内存和寄存器。
层级 特点 优点 缺点 适用场景
寄存器操作 直接、高效、底层 性能最高,占用资源最少 代码晦涩,移植性极差,开发效率低 对性能和资源要求极致的场合,或学习阶段
标准库/ HAL 封装硬件,提供API 可读性好,开发效率高,易于维护和移植 占用稍多资源,有一定抽象层开销 绝大多数商业项目开发
实时操作系统 在RTOS上运行任务 管理复杂任务,提供同步、通信机制 增加系统复杂度和资源开销 功能复杂、多任务并发的系统(如网关、工控设备)

给你的建议:

  1. 从寄存器开始: 花时间用寄存器写一两个简单的程序(如点灯、串口打印),这是理解嵌入式系统工作原理的基石。
  2. 学习使用库: 掌握一款主流MCU(如STM32)的标准库或HAL库,这是工业界的主流做法。
  3. 学习RTOS: 当项目变得复杂时,学习使用FreeRTOS或RT-Thread等RTOS,它能帮你更好地管理程序逻辑。

希望这个详细的指南能帮助你开始嵌入式C语言编程的旅程!
